Cuplaj Pompă Hidraulică Excavator Size 30 | JCB CAT Bobcat – Piesa Essentiala pentru Excavatoare Profesionale

Cuplajul pompei hidraulice size 30 este una dintre cele mai importante piese de conectare din sistemul hidraulic al excavatoarelor profesionale JCB, CAT și Bobcat. Dupa 20 de ani lucrand in service-uri cu utilaje grele, pot spune cu siguranta ca această piesă este absolut critica pentru transmiterea puterii motorului catre pompa hidraulica. Atunci când cuplajul se deteriorează, întreaga capacitate de lucru a excavatorului se compromite – maquina nu mai poate ridica sarcinile corespunzator, miscarile hidraulice devin lente si nesigure, iar riscul de avarie creste exponential. Am intalnit cazuri în care operatorii au ignorat primele semne de uzura ale cuplajului si au pierdut zile întregi de productivitate. Aceasta nu e doar o piesa de schimb obisnuita – e garantia că utilajul tau isi pastreaza performanta si fiabilitatea la capacitate maxima. Piesa originala, cu certificat OEM, este singurul lucru care conteaza atunci când vorbim de echipamente pe care depinde profitabilitatea unei santiere.

Ce este Cuplajul Pompei Hidraulice Size 30 si cum functioneaza pe excavatoarele JCB CAT Bobcat?

Cuplajul pompei hidraulice size 30 este un dispozitiv mecanic de conectare elastica care face legatura dintre arborele motorului diesel si arborele de intrare al pompei hidraulice. Aceasta piesa nu face “doar” conexiune – ea transmite cuplul de torsiune al motorului (care pe excavatoarele profesionale ajunge la 150-250 Nm) catre pompa cu eficienta maxima, dar si amortizeaza sarcini dinamice si vibratiile mecanice care ar putea distruge rapid arborii de rotatie.

Pe motoarele Kubota V3800, Yammer 4TNV98, Mitsubishi S4S-DT si alte motoare asiатice folosite pe excavatoarele JCB mini si medii (8015, 8018, 8025), cuplajul size 30 preia acceleratii bruste si variatii de sarcina hidraulica – lucru critical deoarece pompa hidraulica genereaza impulsuri de incarcare care ar distruge orice legatura rigida.

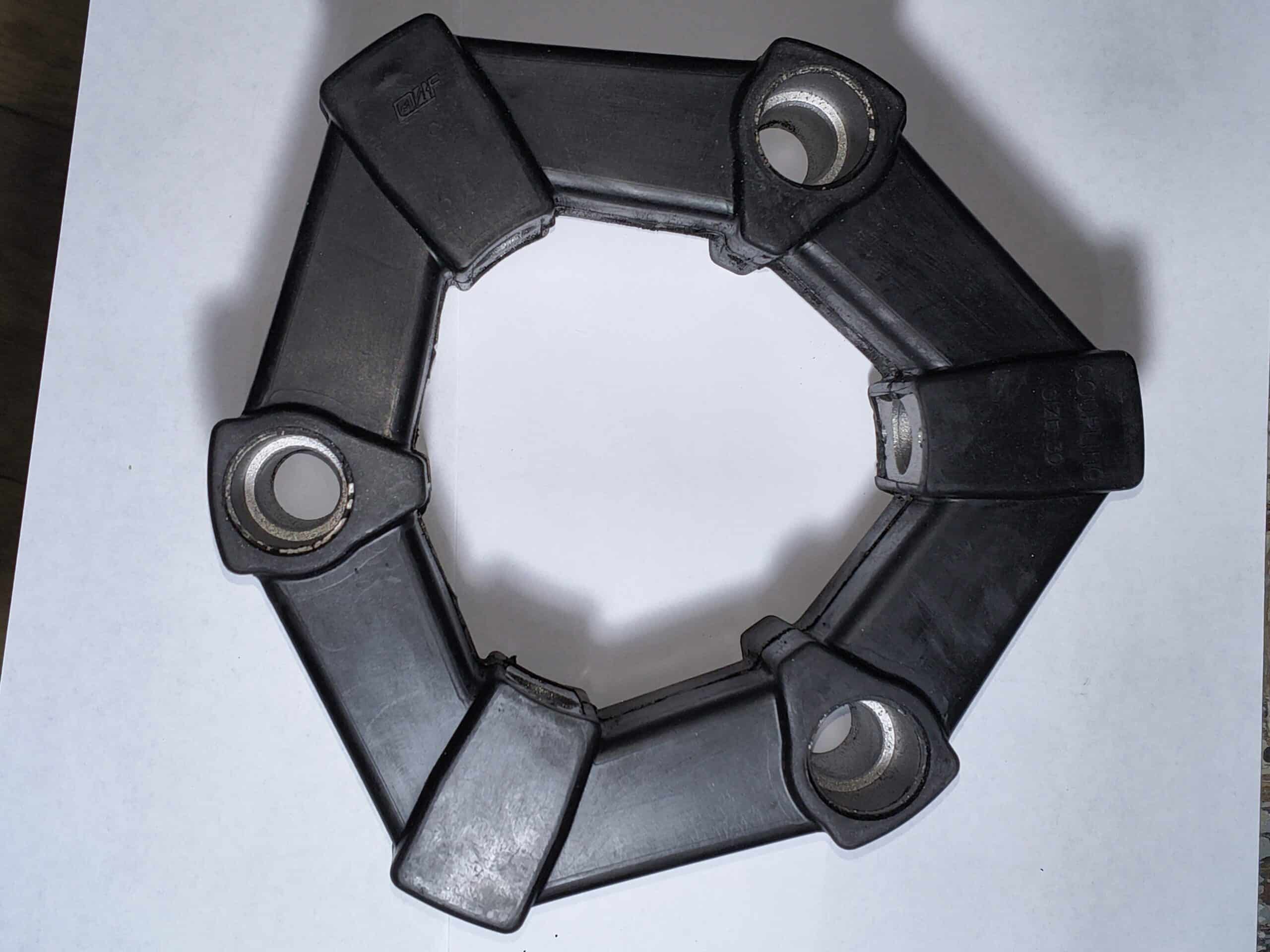

Constructia este alcatuita dintr-o butuc metalic cu gauri filetate pe ambele parti, elemente elastice din cauciuc industrial (in generally de tip nitrila de inalta performanta), si discuri de fricțiune care absorb energia mecanica. Toleranta constructiva este extrem de ingusta – abaterile mici pot genera jocuri anormale care amplifica vibratiile. Cod OEM tipic pentru size 30 este ceva de genul 30-900050 sau variante similare in functie de producator. Cuplajul trebuie inlocuit ca ansamblu, nu doar reparatia componentelor interne.

Pe ce utilaje si motoare se monteaza Cuplajul Pompei Hidraulice Size 30?

• Excavatoare JCB seria 8000: JCB 8015, 8018, 8025, 8030 cu motoare Kubota V2203-DI-T-E2B si V3800-DI-T-E2B (cuplu 85-115 Nm)
• Excavatoare JCB Micro: JCB 8008, 8010 cu motoare Kubota Z482 (cuplu 27 Nm) – varianta size 20 mai des, dar size 30 pentru versiuni imbunatatite
• Excavatoare CAT seria 300: CAT 303.5, 305, 306 cu motoare Perkins 404D-22 si 4TNV88 Yammer (cuplu 110-130 Nm)
• Excavatoare CAT seria 200: CAT 202D, 203 cu motoare Mitsubishi S4S-DT si S4L-E si Yammer 4TNV98 (cuplu 95-140 Nm)
• Excavatoare Bobcat seria E: Bobcat E26, E35 cu motoare Yammer 4TNV98-T si 4TNV88 (cuplu 118-140 Nm)
• Excavatoare Bobcat seria S: Bobcat S570 cu motoare Yammer 4TNV98-T (cuplu 140 Nm)
• Tractoare agricole: Utilaje cu pompe hidraulice centrale Rexroth si Parker pentru sisteme hidrostatice
• Compresoare aer: Modele cu transmisie directa pe pompele de compresie, producatori Kaeser si Atlas Copco cu motor Perkins 4-cilindri
• Generatoare electrice: Seturi de 30-50 kW cu motoare Kubota D1005-E4B-DFG-HS si Yammer 4TNV94-ZX
• Pompe apa de irigatie: Sisteme de pompare pentru agricultura cu debite 50-150 mc/h si presiuni 6-8 atm
• Stivuitoare telescopice: Bobcat TL360 si TL470 cu motoare Perkins 1104D-44 (cuplu 250 Nm – aici se folosesc cuplaje mai mari)
• Combine de recoltat: Utilaje CLAAS si JOHN DEERE cu sisteme hidraulice principale
• Prese balotat: Modele cu motor Mitsubishi S4L-E pentru actionare directa cilindri hidraulici
• Motopompe pentru constructii: Echipamente mobile cu motor Isuzu C221 si Lombardini LDW502 (cuplu 60-85 Nm)

Simptome de uzura – Cand trebuie inlocuita Cuplajul Pompei Hidraulice Size 30?

Din experienta service-ului, dupa sute de demonturi si reparatii, am identificat cinci semne clare ca cuplajul este uzat si necesita inlocuire urgenta:

• Vibratie anormala in cabina (RPM 800-1500): Cuplajul uzat nu mai amortizeaza impulsurile pompei. Vei simti o vibratiune ritmica in volanul excavatorului, mai ales atunci când motorul merge la ralenti cu pompa sub sarcina. Aceasta nu este normal – semnal clar ca elementele elastice din cuplaj sunt crapatate sau au pierdut rigiditate. Am vazut cazuri unde operatorul credea ca e o problema de injectori, dar era strict cuplajul uzat.
• Slipaj hidraulic (pompa nu mai pompeaza cu presiune nominala): Daca presimetrul indica 150 bar cand ar trebui 210 bar, iar debitul pompei scade, cuplajul defect nu transmite cuplul integral. Motorul se invarte, dar legatura cu pompa se poate decupla partial din cauza fricțiunii scazute pe discuri. Utilajul nu mai face sarcinile obișnuite.
• Zgomot metalic sec la cuplare motor-pompa: Daca auzi un “tac-tac” metalic de la zona cuplajului (intre blocul motor si carcasa pompei), inseamna ca jocurile s-au amplificat pe zeci de mm. Elementele elastice au cedat, butucii se lovesc intre ei. E semn de urgenta – continua operarea riscă deteriorarea arborilor.
• Scurgeri de ulei hidraulic la tampoane cuplaj: Cuplajul uzat vibreaza anormal si rup gariturile de etansare ale pompei. Observi pete mici de ulei rosu pe substructura excavatorului sub zona de conectare motor-pompa. Desi nu e direct o problema a cuplajului, e simptom ca acesta nu-si face treaba si agresiveaza sistemul.
• Dificultate la pornire din frig (motor se inverteaza dar nu “ia”) sau opritoare brutale: Cuplajul cu joc excesiv permite ca arborele motorului sa se inverete liber, fara sa transmita cuplu la pompa. Pompa cu frecare interna mare se opune, iar combinatia creste efort la pornire. Daca pornesti utilajul si se opreste brutal, iar tu simti soc mecanic, sigur e cuplajul.

Cum se monteaza Cuplajul Pompei Hidraulice Size 30 – Ghid Tehnic Pas cu Pas

Montajul unui cuplaj hidraulic nu e lucru de amator – am facut-o de sute de ori, dar doar cu experienta si cu scule potrivite. Iata pasi exacti:

Pregatire si demontaj: Evacueaza complet uleiul din sistemul hidraulic intr-un recipient curat. Deconecteaza negativul bateriei (om mortul la motoare cu pompe electronice). Verifica cu banda etalonata (feeler gauge) jocurile initiale ale cuplajului vechi – trebuie sa inregistrezi valorile pentru comparatie. Slabeste suruburile de conectare intre motor si pompa cu cheie dinamometrica (aprox 45-60 Nm la inceput, in cruce, nu liniar). Marcheaza cu creta pozitia butucelui pompei pe arborele motorului – aceasta referinta te va ajuta la reglaj final.

Scule necesare: Cheie dynamometrica (0-250 Nm, precizie clasa B), cheie fixa 17-24 mm, dorn de aliniere (ghidul arbore), banda feeler gauge 0.05-1.00 mm, manometru digital cu adaptor hidraulic, lichid de curatare parts (recommended Castrol Hyspin AWS), docume cu diagram cuplare motor-pompa OEM.

Montaj cuplaj nou: Instaleaza cuplajul in ordinea inversa – verifica intai ca arborii motorului si pompei sunt perfect aliniate cu dornul. Alinierea coaxiala intre arbori trebuie sa fie sub 0.1 mm, altfel cuplajul se va strivi in cateva zile. Apasa elementele elastice cu grija (nu loveste cu ciocan – vei comprima prea mult). Introduce suruburile in cruce, in secventa diagonala, cu moment de strangere crescand: prima trecere 25 Nm, a doua 45 Nm, a treia (finala) 60-75 Nm in functie de codul OEM. Verifica din nou jocurile cu feeler – trebuie sa fie identice cu cele initiale (tipic 0.15-0.35 mm pe diametru).

Greseli frecvente pe care le-am vazut in service: Montajul cuplajului fara aliniere coaxiala – urmeaza vibratii groaznice in 10 ore de lucru. Strangerea neuniforma a suruburilor – o parte la 40 Nm, alta la 80 Nm, rezulta inclinaree si fricție asimetrica. Alegerea gresita a lichidului de curatare (benzina in locul parts cleaner) – distruge garniturile de cauciuc ale cuplajului inainte chiar de pornire. Uneori montez cu vechitura si nu verific presiunea finala – incep sa functioneze ok, dar dupa 2 saptamani cuplajul se lipeste si pompa nu mai pompeaza.

De ce Cuplajul Pompei Hidraulice Original OEM de la Motoare Industriale este Alegerea Corecta?

Am avut privilegiul de a lucra cu piese OEM si aftermarket timp de doua decenii. Diferenta nu e doar in pret – e in fiabilitate si durabilitate. Cuplajul original, cu certificat OEM si cod de producător, garanteaza tolerante constructive exacte si material care a trecut teste de vibratii pe standul de teste Bosch sau equivalent. Materialul elastomerului (cauciuc) e tratat cu stabilizatori UV si antioxidanti care pastreaza flexibilitatea 15-20 ani, nu 3-4 ani cum se intampla la piese generice.

Noi oferim garanție de 2 ani pe orice cuplaj hidraulic, cu înlocuire gratuita daca apare problema de productie. Stocul nostru in Romania asigura livrare in 24 de ore, chiar si weekend. Fiecare piesa vine cu document de autenticitate si codul de urmărire din fabrica producătoare (JCB originals vin de la fab. in UK, CAT de la USA, Yammer de la Japonia). Nu vom vinde niciodata piese refurbished cu aspect de noi – nu-i corect fata de clientii care conteaza pe noi.

Intrebari Frecvente despre Cuplajul Pompei Hidraulice Size 30 pentru Excavatoare JCB CAT Bobcat

1. Care e diferenta dintre size 20, size 30 si size 40 la cuplaje hidraulice? Size-ul se refera la diametrul butucului si la capacitate de transmitere
