Garnituri Motor Kubota D1105 | Set Complet pentru Bobcat 553F, Hitachi EX22, KX41

Garniturile motorului sunt piese critice care fac parte din grupul de etanşare al unui motor diesel industrial. Dacă lucrez pe excavatoare Hitachi EX22, buldozere Bobcat 553F sau miniexcavatoare Kubota KX41, ştiu exact cât de important este ca aceste garnituri să fie în stare impecabilă. Motorul Kubota D1105 este un motor japonez robust, cu 4 cilindri în linie, care echipează sute de utilaje în sectorul construcţiilor şi agriculturii. După 3000-5000 de ore de funcţionare, garniturile din chiulasă, cărtuş ulei şi bloc motor încep să se uzeze, ceea ce duce la scurgeri de ulei, infiltrări de apă în cilindri şi pierderi de compresie. Un set de garnituri Kubota D1105 original este investiţia potrivită pentru a evita reparaţiile costisitoare la bloc motor. Pe această pagină vei găsi ghidul complet de înlocuire, compatibilităţile exacte şi sfaturi de la un mecanic cu 20 de ani de experiență în service-uri cu motoare industriale japoneze.

Ce este garnitura de chiulasă şi cum funcţionează pe motorul Kubota D1105?

Garnitura de chiulasă este o piesă de etanşare din material metalic-ceramic sau din elastomer armat, care se montează între chiulasă (capul cilindrilor) şi blocul motor. Rolul principal este să etanşeze canalele de apă de răcire, canalele de ulei şi camerele de combustie, în aşa fel încât nici o picătură de lichid să nu se scurgă în exteriorul motorului.

Pe motorul Kubota D1105, garnitura are grosimea de aproximativ 1.5-2 mm şi este prevăzută cu inele de armare din cupru-azbest sau din fibră de sticlă, în funcţie de seria de fabricaţie. Când motorul funcţionează, chiulasa se deplasează foarte uşor datorită expansiunii termice, iar garnitura trebuie să se adapteze la aceste mişcări microscopice. După 4000-6000 de ore, materialul se comprimă permanent, elasticitatea se pierde, iar etanşarea nu mai este efectivă. Uleiul scapă pe sub chiulasă, combustibilul nu mai arde complet, iar în unele cazuri apă din sistemul de răcire pătrunde în cilindri, diluând uleiul motor.

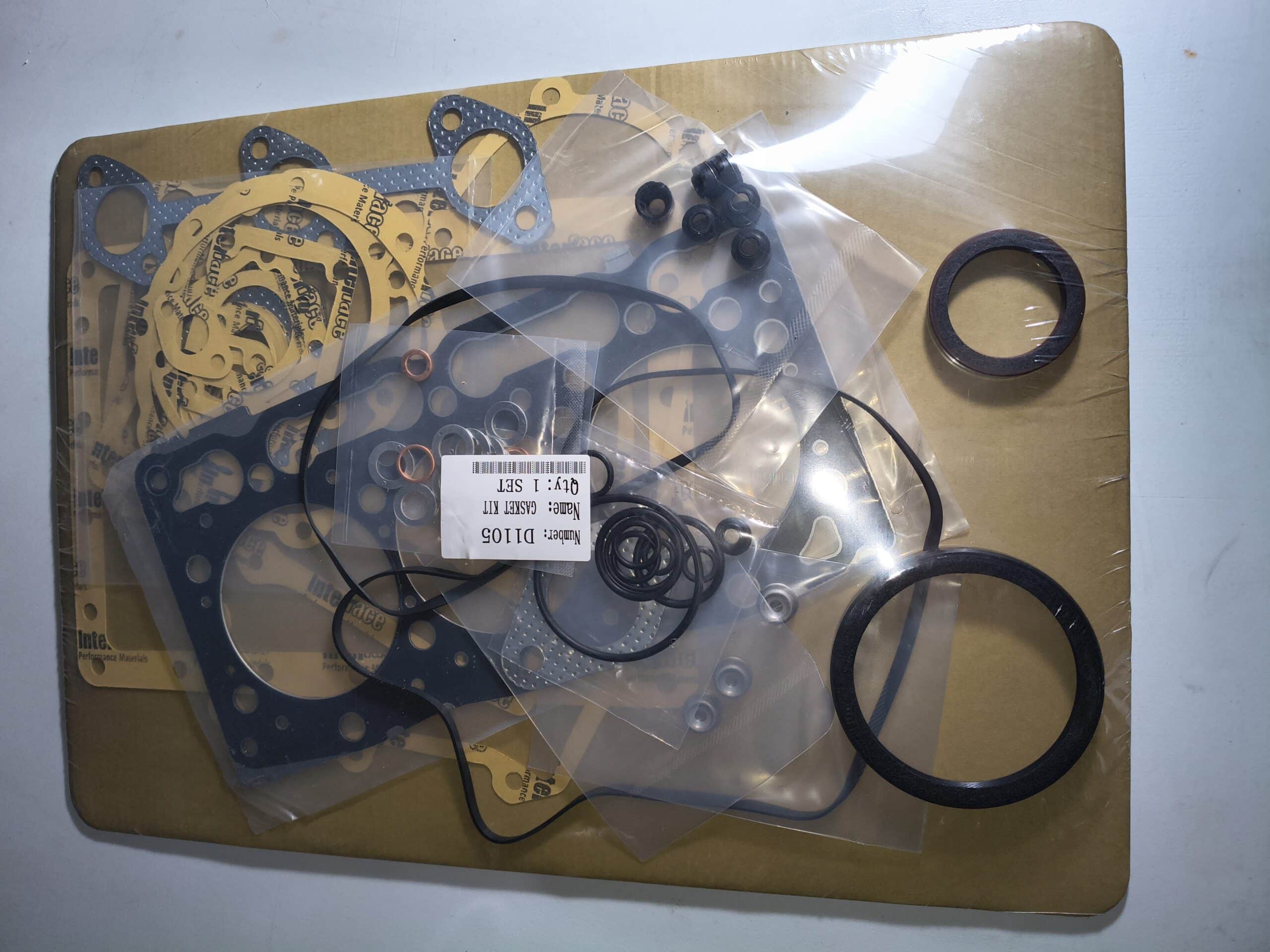

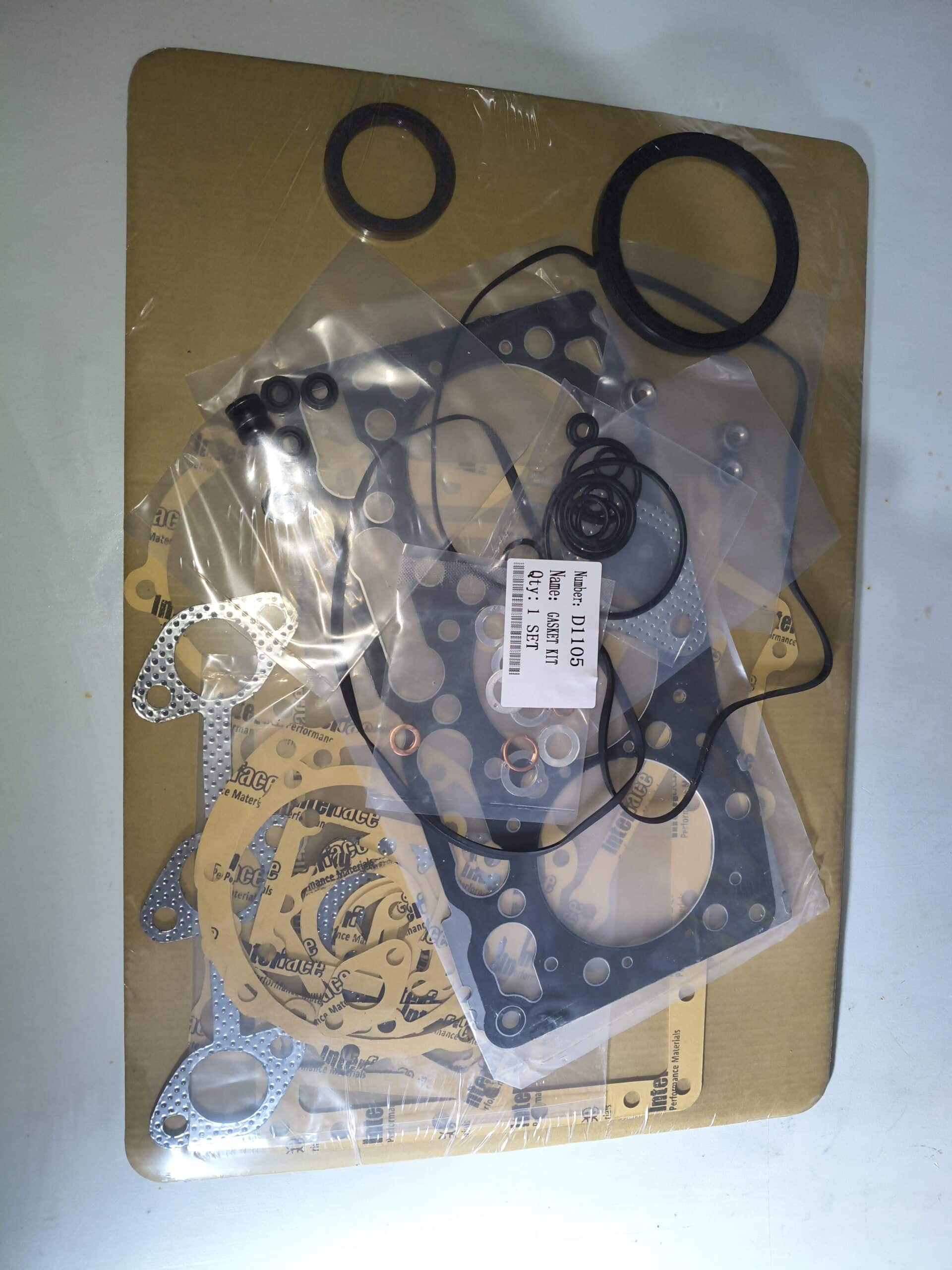

Un set complet de garnituri pentru revizia motorului Kubota D1105 include: garnitura chiulasă, garnitura cartuşului de ulei, garnituri pompe apă, garnituri supape aerare, garnituri corpuri injectori şi garnituri diverse ale blocului motor. Folosesc doar piese cu dimensiuni exacte şi toleranţe OEM, pentru că orice abatere mică poate cauza probleme de etanşare pe termen lung.

Pe ce utilaje şi motoare se montează garniturile Kubota D1105?

Motorul Kubota D1105 este o referinţă în industria echipamentelor mici de construcţii şi agricultură din Japonia şi Europa. Iată lista completă a utilajelor care funcţionează cu acest motor:

• Bobcat 553F – Miniexcavatoare cu roţi, puternic la săpat şi cu consum redus de combustibil
• Hitachi EX22, EX22UR – Excavatoare cu şenile, perfecte pentru lucrări de săpare în terenuri dificile
• Kubota KX41, KX41-3 – Miniexcavatoare japoneze, foarte răspândite în Romania
• Kubota RX502, RX503 – Miniexcavatoare cu roţi pentru construcţii urbane
• Komatsu PC20, PC20MR – Excavatoare cu şenile, versiunea economică
• Yuchai YC60 – Excavatoare chineze cu motoare Kubota
• Generatoare electrice Kubota – Modele GL5500, GL6500 cu D1105
• Compresoare aer industrial – Kubota VA-100 şi similare
• Pompe apa pentru irigaţie – Modele cu D1105, folosite în agricultură
• Stivuitoare telescopice Bobcat – Unele versiuni cu D1105
• Motofierăstraie Kubota – Pentru industria forestieră
• Utilaje forestiere cu motor Kubota – Desfrisinguri, cioplit crengi

Codul OEM Kubota pentru garnitura chiulasă pe D1105 este 16391-03040, iar pentru cartuşul de ulei este 16871-36001. Dacă ai un Bobcat 553F sau Hitachi EX22, aceste coduri îţi garantează compatibilitatea 100%. Motoarele din seria D1100 până D1500 de la Kubota folosesc aceeaşi familie de garnituri, cu mici variaţii de dimensiune.

Simptome de uzură – când trebuie înlocuită garnitura motorului Kubota D1105?

După 20 de ani în service, am învăţat să recunosc semnele unei garnituri uzate din primele symptome. Uite ce trebuie să observi:

• Scurgeri de ulei la baza chiulasei – Dacă găseşti pete de ulei sub excavatorul Hitachi EX22 când stă peste noapte, şi pata se extinde în ziua următoare, cu 95% sigur garnitura chiulasă s-a dat. Uleiul curge lent pe lângă marginile chiulasă, care nu mai sunt etanşate perfect. Asta nu se întâmplă din senin – materialul elastic s-a comprimat definitiv.
• Combustia neregulată, fum alb/albastru la pornire – Când garnitura este mucedăroasă, umezeala din sistemul de răcire se infiltrează în cilindri. Motor Kubota pe care-l repar, dacă vede apă în cameră de combustie, aruncă fum alb caracteristic la pornire. După 30-40 de secunde, fumul dispare, dar e un semn de alarmă. Asta duce la diluarea uleului motor şi la coroziune internă accelerată.
• Pierdere de compresie în cilindri – Fac testul de compresie cu manometrul pe blocul motor. Pe un motor sănătos, ar trebui 25-28 bar. Dacă găsesc 18-20 bar pe mai mulţi cilindri, şi nu e vorba de segmenti uzaţi, cauza e garnitura care nu mai etanşează camerele de combustie. Compresie scăzută = explozie slabă = putere slabă.
• Supraîncălzirea motorului fără motiv aparent – Apă din sistemul de răcire scapă treptat în zona blocului motor, din cauza garniturelor uzate. Nivelul lichidului de răcire scade ușor, iar termometrul motorului Bobcat 553F arată temperature peste normal (peste 95 de grade). Chiar dacă reuşeşti să umpli radiatorscales, apa se pierde din nou în 2-3 zile.
• Comportament instabil al motorului la ralanti – Vibraţii ciudate, turaţii neuniforme, chiar mic motor care se-ntrerupe – pot fi semne că combustia nu se face corect din cauza unui cilindru care pierde compresie. Dacă ai o excavatoare Kubota KX41 care tremură la ralanti, nu ignora asta. Poate fi injectoare murdare, dar verifică mai întâi garniturile.

Regula de aur: dacă motorul are peste 4000 de ore şi ai descoperit o scurgere de ulei la chiulasă, nu amâna – reconditionează motorul complet. Garniturile uzate duc la deteriorarea altor piese: pistonii, segmenţii şi chiar blocul motor pot fi afectaţi. Am văzut excavatoare Hitachi EX22 care au fost ignorate, iar apoi au trebuit reparaţii în valoare de 8000-10000 de euro. O revizie cu garnituri de 500-700 de euro face sens.

Cum se montează garniturile – ghid tehnic pas cu pas

Nu am nicio intenţie să mă fac de plăcut, dar montarea garniturilor nu e o treabă pentru oricine. Nevoie de abilitate, precizie şi cunoştinţe. Evo paşii, pe care i-am făcut de sute de ori:

• Demontarea chiulasă (1-2 ore) – Deconectează clema negativă a bateriei. Drenează sistemul de răcire complet. Scoate tuburile şi fişele de apă. Deşurubează în ordine inversă suruburii chiulasă: sunt între 12-16 şuruburi, dispuse în cruce, de la interior spre exterior. Foloseste o cheie dinamometrică pentru a nota ordinea. Ridică uşor chiulasa cu o pârghie de copac (cu protecţie de plastic), nu o trezi la o parte brut.
• Curăţire suprafeţe (30 minute) – Pe blocul motor şi pe chiulasă vor rămâne resturi de garnitura veche. Folosesc o racletă de plastic şi pânze fine de şlefuit pentru a curăţa complet. Material abraziv metal nu-i permis – risc să zgarh suprafeţele. După curăţire, şterg cu un cărpă moale umezită cu benzine.
• Montarea garnituri noi (15 minute) – Pun garnitura nouă cu grijă, respectând marcajele de poziţie (sunt puncte mici pe garnituri care indică “sus”). Garnitura trebuie să stea perfect plană, fără cute.
• Strângerea şuruburilor în ordine (30 minute) – Asta e partea critică. Suruburii se strâng în zigzag (nu circular!), în 3-4 faze. Faza 1: strâng uşor cu 10 Nm. Faza 2: strâng cu 20 Nm. Faza 3: strâng final cu 40-45 Nm (variază după motorul exact). Cheie dinamometrică obligatorie – nu ghicesc la ureche.
• Montare cartuş ulei şi garnituri secundare (20 minute) – Montez garnitura cartuşului de ulei (O-ring de cauciuc), care trebuie să fie unsă cu puţin ulei proaspăt. Strâng cartusul cu mâna, plus un sfert de tur cu cheia specială. Montez şi garniturile pompelor.
• Umplere cu apă şi ulei (15 minute) – Versez lichid de răcire nou şi bun (nu mai refolosesc apa veche). Pun ulei motor nou – pe D1105, capacitatea e de 4.5-5 litri.
• Pornire şi testare (30 minute) – Pornesc motorul, las să meargă 5 minute la ralanti, apoi mă uit după scurgeri. Şterg cu o cărpă albă sub motor – dacă apare vreun uleior, imediata verific strângerile.

Greseli frecvente pe care le-am vzut la alti mecanici mai puţin experimentaţi: montarea garnituri cu fete inversate (sunt laturi diferite), strângerea neuniformă a şuruburilor (unii strâng prea tare, alţii prea moale), refolosirea şuruburilor vechi (sunt deformati după demontare, trebuie înlocuiţi), neglijarea curăţării suprafeţelor (resturi de garnitura veche duce la scurgeri trepte).

De ce piesa originală Kubota de la Motoare Industriale?

Sunt sincer cu tine: piese ieftine de la China îşi au locul, dar nu pe motoarele care muncesc 10 ore pe zi. Garniturile originale Kubota OEM sunt fabricate cu toleranţe micometrice, material tesatat de fabrică şi sunt garantate de Kubota însuşi. O garnitura de 30 de lei de pe o platformă asiatică o să ţi-o schimb din nou peste 1000 de ore. O garnitura originală Kubota, codul 16391-03040, ţi-o ţin 5-6 ani.

La Motoare Industriale, pe care le recomand cu încredere, avem stoc permanent de garnituri Kubota D1105 şi piese de revizie complete. Livrare în 24
