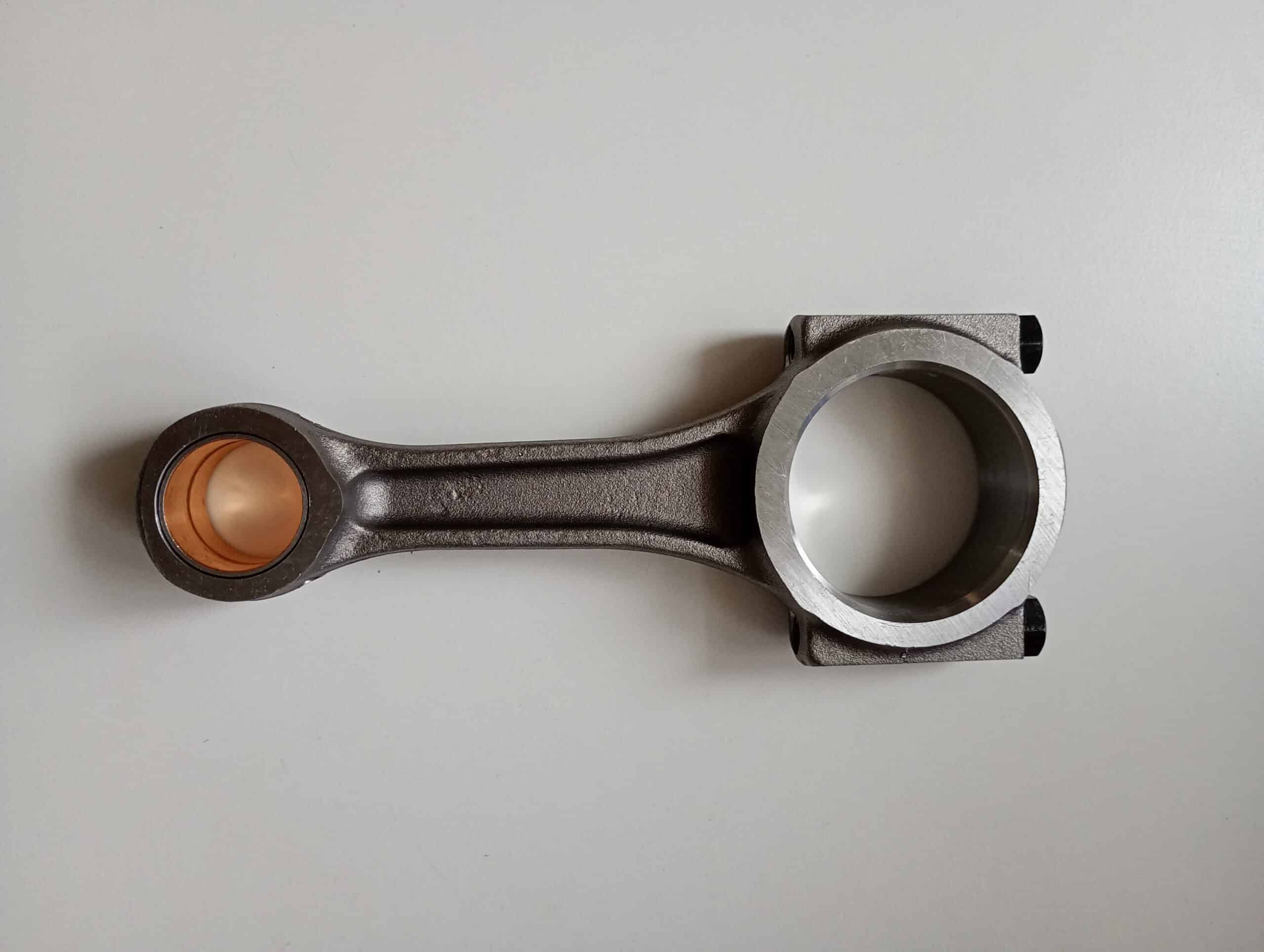

Biela Motor Yanmar 4TNA78 – Piesa Originala OEM de Inalta Calitate

Biela motorului Yanmar 4TNA78 este una dintre cele mai importante piese ale sistemului bielă-manivelă, responsabilă de transformarea mișcării rectilinii a pistonului în mișcare de rotație a arborelui cotit. După 20 de ani de experiență în service-ul mecanicii industriale, vă pot spune cu siguranță că o biela deteriorată sau uzată poate cauza daune catastrofale motorului – de la zgomote ciudate până la rupere completă și necesitatea reviziei generale. Motorul Yammer 4TNA78 este deja cunoscut pe piața din România, în special pe excavatoarele Kubota, tractoarele agricole și generatoarele electrice, iar piesa de înlocuire trebuie să fie exact la standardele OEM pentru a asigura o funcționare fiabilă și durabilă pe termen lung.

Ce este biela și cum funcționează pe motorul Yammer 4TNA78?

Biela este o piesă mecanică critică care conectează pistonul de arborele cotit al motorului. Pe motorul Yammer 4TNA78, biela este confecționată din oțel forjat de înaltă rezistență, cu o structură special concepută pentru a rezista la solicitări mecanice extreme. Funcția principală a bielei este de a transmite forța de explozie din camera de combustie, generată de arderea combustibilului, către arborele cotit, transformând mișcarea verticală (sus-jos) a pistonului în mișcare de rotație continuă a arborelui cotit.

Pe motorul Yammer 4TNA78, care este un motor diesel cu patru cilindri și patru timpi, fiecare dintre cele patru biela funcționează în sincron perfect cu mecanismul de distribuție. Biela are două capete: capul mic (ochi), care se conectează la pistonul prin intermediul bolțului de piston (piston pin), și capul mare (ochi mare), care se conectează la arborele cotit prin intermediul unui cuzinet glisant. Toleranțele pe motoarele Yammer trebuie să fie extrem de precise – de obicei în intervalul de 0,05-0,15 mm – pentru a asigura transmiterea eficientă a forței fără pierderi de putere. Dacă biela este uzată sau deformată, aceasta va cauza joc (pă-pă-pă) caracteristic din motor, vibrații anormale și în final distrugerea motorului.

Pe ce utilaje și motoare se montează biela Yammer 4TNA78?

Motorul Yammer 4TNA78 este utilizat pe o gamă largă de mașini de construcții și utilaje agricole în România. Iată lista completă de compatibilități:

• Excavatoare Kubota: KX36-3, KX40-3, KX41-3, KX91-3 (utilaje mini cu pondere 3-4 tone, ideale pentru lucrări în spații înguste)
• Excavatoare Yammer: B25V, B27V, B30V (excavatoare mici cu cupa 0,08-0,15 mc, frecvente în România pentru lucrări cu gaz și apă)
• Tractoare agricole: Yammer Ke-4, Yammer Tractor 20 CP, Shibaura ST333 (tractoare cu tracțiune unu pe unu, folosite pentru arat și lucrări agricole ușoare)
• Tractoare compacte Kubota: B1121, B1161, B1181 (tractoare cu 11-18 CP, foarte răspândite în agricultura românească pentru mici proprietăți)
• Prese balotat: Utilaje care folosesc motorul Yammer 4TNA78 pentru antrenare sistem presare (presiuni până la 200 bari)
• Generatoare electrice: Generatoare diesel de 5-8 kW cu motor Yammer (utilizate pe șantiere și în aplicații agricole pentru curent 380V)
• Compresoare aer: Compresoare cu comanda directă de la motor (debite 400-600 l/min, presiune 10 bari)
• Pompe de apă: Pompe cu turație variabilă de la 1200 la 2000 RPM, ideale pentru irigație și alimentare cu apă
• Stivuitoare și motostivuitoare: Utilaje cu ridicare hidraulică, motor Yammer ca sursa de putere pentru pompa hidraulică
• Utilaje miniere ușoare: Mașini de spălare nisip, separatoare granulare cu motor Yammer ca antrenare

Compatibilitatea exactă depinde și de codul OEM al bielei: pentru Yammer 4TNA78, codul este 17160-03045, iar pentru anumite versiuni de export (Shibaura-Yammer) poate fi și 17160-03046. Recomand să verificați codul de pe piesa veche înainte de a comanda, pentru a evita erorile de compatibilitate.

Simptome de uzura – cand trebuie inlocuita biela Yammer 4TNA78?

După ani de lucru în mecanică, am observat că o biela uzată prezintă simptome foarte caracteristice. Iată ce trebuie să cauți:

• Zgomot metalic “pă-pă-pă” din motor la ralanti și sub sarcină – Acest sunet apare deoarece bielei se lărgește și ajunge să bată pe arborele cotit. Nu este binele motorului. Zgomotul apare în special la pornire și la sarcini mici, iar sub sarcină se poate amplifica. Uneori, mecanicii neexperimentați confundă asta cu un injector prost, dar diferența e clară: dacă scade uleiul în motor și se aude mai tare, sigur e biela.
• Vibrații anormale și tremurat pe tot corpul motorului – Dacă bielei are joc prea mare, motorul nu mai vibrez uniform. Vei simți tremur ciudat la volan (în cazul unui tractor sau excavator), iar pe generatoare se va duce puterea generată în vibrații în loc de curent stabil. Tensiunea la bornele generatorului va fluctua, lucru observabil cu un multimetru.
• Consum anormal de ulei și apariția fumului albastru la eșapament – Când biela se uzează, jocul se mărește și uleiul din carter se infiltrează în camera de combustie. Vei vedea fum albastru la eșapament (mai ales la accelerare), iar nivelul uleiului scade rapid. De obicei, vedeți că trebuie să adăugați ulei la fiecare 20-30 de ore de funcționare.
• Presiune de ulei scăzută pe manometru (sub 1,5 bari la ralanti) – Bielei uzată nu ține presiunea uleului pentru ungere. Pompa de ulei funcționează normal, dar uleiul “curge” din jurul bielei în jocul mărit. Aceasta este semn sigur că trebuie schimbată imediat, altfel cusineții bielei se vor rupe în câteva ore.
• Dificultăți la pornire și putere redusă a motorului sub sarcină – O biela defectuoasă face ca compresia să nu mai fie uniforme, iar combustibilul să nu se aprindă eficient. Motorul se pornește greu, mai ales în zile reci, iar puterea disponibilă scade semnificativ. Pe utilajele cu sarcini mari (excavatoarele, compresoarele), vei observa că motorul nu mai “trage” cum trebuie.

Cum se monteaza biela Yammer 4TNA78 – ghid tehnic pas cu pas

Înlocuirea bielei pe motorul Yammer 4TNA78 necesită demontarea capului motorului și a căruciorului (zona manivelă). Iată pașii esențiali, pe care am urmat de sute de ori:

Scule necesare: Cheie dinamometrică (0-150 Nm), set chei tubulare 8-24 mm, ciocan cu cap tare, dispozitiv de extras pistonul, mandrină pentru bolț de piston (dimensiune 16 mm), reparator fisuri, ulei de motor nou, manometru presiune ulei.

Pași de montaj: În primul rând, scurgem uleiul motorului complet – nu lasă niciun rest în cărucior, porque se infectează. Apoi demontez capul motorului și iau afară chiulasa, urmând ordinea standard de deschidere a suruburilor (mereu de la centru către margini, în ordine invers spiralei). După ce am acces la piston și biela, mut pistonul la PMS (Punct Mort Superior) și extrag bolțul de piston cu dispozitivul special. Este important sa nu rupă nici filetul, nici portul bielei în această fază.

După ce bolțul e scos, scot bielei din arborele cotit. Aici trebuie atenție la mânere – bielei e grea și ascuțită. Verific capul mic (ochi) și capul mare pentru zgârieturi sau deformații. Dacă găsesc zgârieturi, voi folosi o piatră de șlefuit fină pentru a netezi. Instalez biela nouă în ordine inversă: mai întâi capul mare pe manivela arborelui cotit (cu cuzineții în poziție), apoi stringere în cruce cu cuplul specificat de 60-65 Nm (verifică din manual motorului), după care bolțul de piston cu cuplu 20-25 Nm.

Greșeli frecvente pe care le evit: Nu stringem suruburile bielei la ureche – acest lucru cauzeaza rupere în timp. Nu folosesc cusineți uzați de pe biela veche pe piesa noua – cusineții se schimbă INTOTDEAUNA cu bielei. Nu neg montagul bolțului de piston cu grație – se poate sparge filetul și dann să-l iau din nou. După finalizare, verific din nou presiunea uleiului la pornire – trebuie să crească la 3-4 bari în 2-3 secunde.

De ce piesa originala OEM de la Motoare Industriale?

O biela OEM original Yammer este confecționată în Japonia la standarde foarte stricte de toleranță și calitate material. Diferența dintre o piesa OEM și o contrafacere de pe eBay este ENORME. Am demontat mii de motoare și pot vedea instantaneu dacă o biela e originala: granulația oțelului e diferită, codul OEM e gravat clar și nu e ștergis, iar dimensiunile sunt exacte în zecimea de milimetru. O biela contrafacută va cauza probleme după 200-300 de ore, iar o originala va merge 10.000+ ore fără probleme.

Motoare Industriale importă direct din depozitele Yammer din Japonia și China, prin canale autorizate, cu documente de proveniență. Garantia pe piesele OEM este de 2 ani pe defecte de fabricație. Am în stoc în București și Timișoara, cu livrare în 24 de ore în toată România. Prețul unei piese OEM e puțin mai mare, dar investiția se recuperează din economia de manoperă și reparații viitoare evitate.

Intrebari frecvente despre biela Yammer 4TNA78

Întrebare: Pot monza biela veche după curățare și șlefuire?

Răspuns: NU, niciodată. O biela sub sarcină de mii de ori pe zi (motorul Yammer 4TNA78 la 1800 RPM face 54.000 curse pe oră!) se obosește la nivel molecular. Chiar dacă arată bine exterior, metalul are microfisuri care se vor propaga și vor cauza rupere. Am văzut excavatoare care s-au stricat grav din cauza bielei “reparate”.

Întrebare: Care e diferența între bielei pentru Yammer 4TNA78 și alte motoare diesel?

Răspuns: Dimensiunile și greutatea variază exact. Biela pentru Yammer 4TNA78 are lungimea de 176 mm, diametrul ochiului mic 16 mm, diametrul ochiului mare 56 mm. Biela pentru Kubota D650 e puțin diferită – ochiul mare e 52 mm. Chiar și o diferență de 2-3 mm cauzeaza joc și vibrații.

Întrebare: Trebuie schimbați și cusineții bielei?

Răspuns: DA, INTOTDEAUNA. Cusineții sunt consumabili și se folosesc o singură dată. Sunt ieftini (20-40 de lei perechea), iar dacă nu-i schimbi, noua biela se va uza la fel de repede. Am regula: biela nouă = cusineți noi, 100% obligatoriu.

Întrebare: Cum verific dacă biela e strânsă corect după mont
