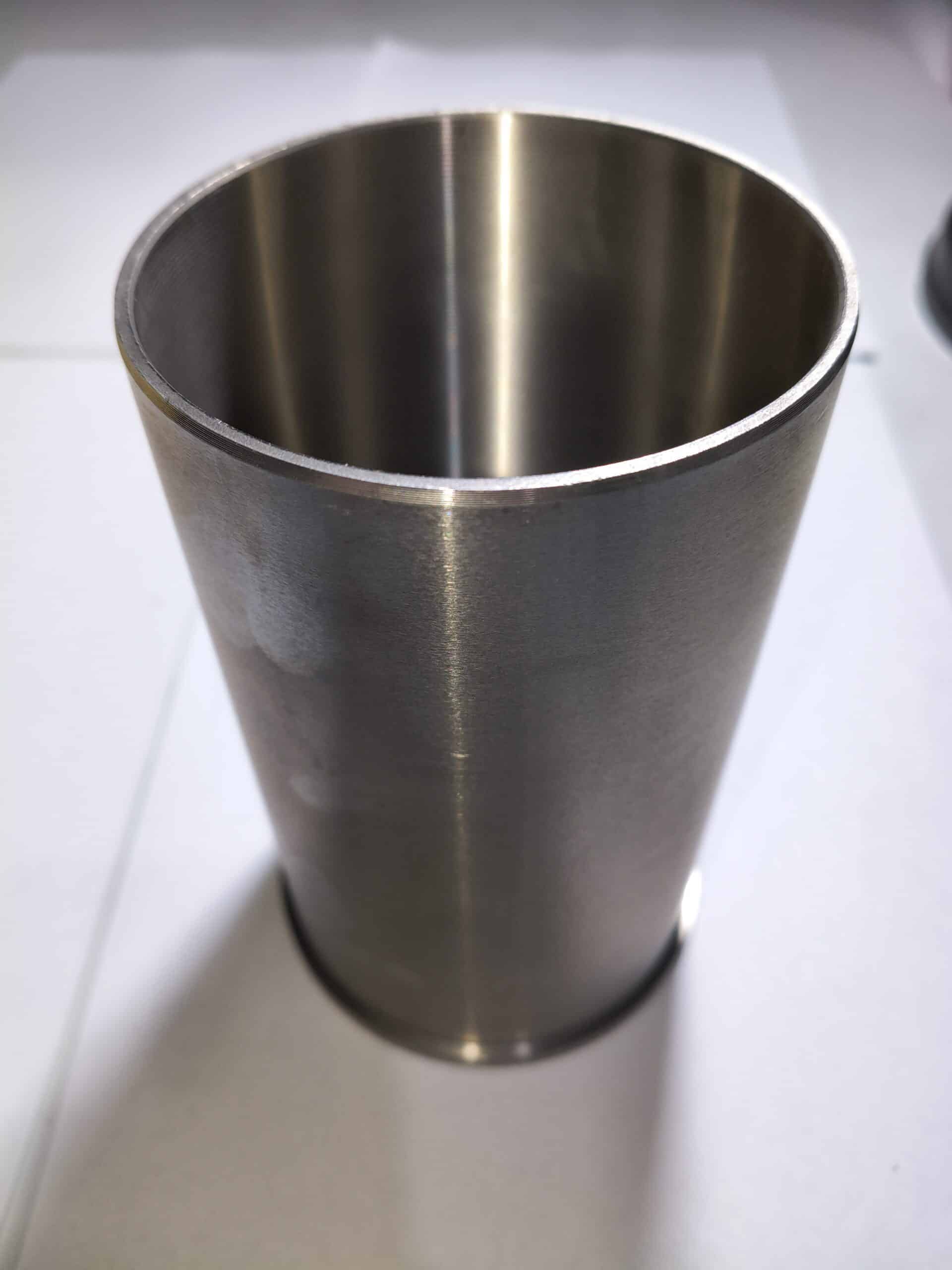

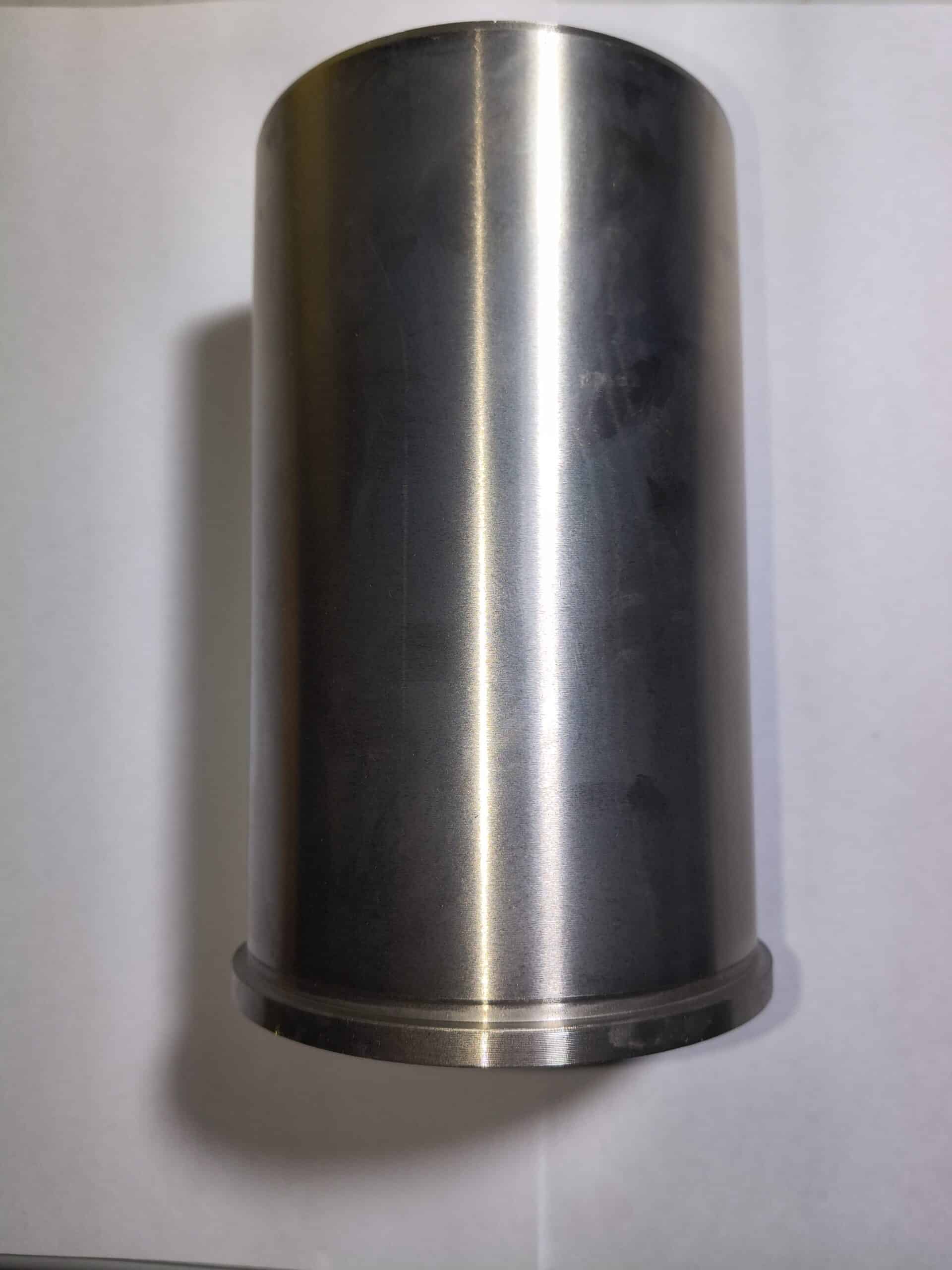

Cămașă Cilindru Yanmar 3D84 | Komatsu PC20 PC25 WA30 Semi-fin

Cămașa de cilindru este una dintre cele mai importante piese ale motorului diesel Yanmar 3D84, motor care echipează utilajele Komatsu de mică și medie capacitate. Cu 20 de ani în mecanică, pot spune cu siguranță că o cămașă uzată sau deteriorată este problema care nu se poate ignora la niciun cost. Aceasta servește ca o „jachetă de protecție” pentru pistonul motorului, menținând o etanșeitate perfectă între cilindru și piston. Pe excavatoarele PC20 și PC25, sau pe încărcătoarele cu roți WA30, motorul Yanmar 3D84 funcționează în condiții extrem de dure: temperaturi ridicate, presiune înaltă și mișcări continue. Cămașa semi-finisată pe care o oferim este tratată pentru a rezista la aceste solicitări, fiind realizată din oțel de înaltă calitate cu toleranțe foarte precise. În această pagină vei găsi totul ce ai nevoie să știi despre această piesa: cum funcționează, cum se montează corect, ce simptome de uzură să observi și cum alegi piesa potrivită pentru motorul tău.

Ce este cămașa de cilindru și cum funcționează pe motorul Yanmar 3D84?

Cămașa de cilindru, pe care localnicii o numesc uneori și „mânecă de cilindru”, este o componentă cilindrică din oțel care se montează în interiorul blocului motor. Pe motorul Yanmar 3D84, are rolul extrem de critic de a forma peretele interior al cilindului în care se deplasează pistonul. Aceasta nu este o piesă simplă – este o piesă de precizie absolută.

Iată cum funcționează în practică: când combustibilul se aprinde în camera de ardere, presiunea gazelor în expansiune forțează pistonul să se miște rapid în jos, iar cămașa trebuie să suporte această presiune enormă. Segmentii pistonului se reazimă pe suprafața interioară a cămașei, creând o etanșeitate care împiedică scurgerea gazelor și a uleiului. Dacă cămașa este uzată, lovită sau are o suprafață neregulată, segmentii nu vor putea face o etanșeire adecvată, iar acest lucru duce la pierderi de compresie și consum excesiv de ulei.

Cămașa semi-finisată pe care o livrăm este deja prelucrata pe exterior și interior la dimensiuni foarte precise. Finisajul intern este crucru – trebuie să fie rectificat la dimensiunea exactă a pistonului tău. De aceea se numește „semi-finisată”: e gata de montaj la 95%, dar ultima operație de ușoară rectificare se face în service, la tine, unde se respectă toleranțele mașinii tale specifice. Acest standard garantează o potrivire perfectă și o durabilitate maximă a motorului.

Pe ce utilaje și motoare se montează cămașa cilindru Yanmar 3D84?

Motorul Yanmar 3D84 este motor diesel industrial japonez cunoscut pentru fiabilitate. Iată utilajele principale unde îl găsești:

• Excavatoare Komatsu: PC20, PC25, PC27, PC28, PC30 (seria miniexcavatoare, foarte populare în construcții)
• Încărcătoare cu roți Komatsu: WA30, WA40, WA50 (utilaje cu transmisie hidraulică, folosite în cariere și construcții)
• Buldozere mici: D20, D31 (pentru lucrări în spații restrânse)
• Prese de balotat și utilaje agricole: combine mici, prese cu motor Yanmar
• Generatoare electrice industriale: grupuri de 10-20 kW cu motor Yanmar 3D84
• Pompe centrifuge și motopompe: pentru irigații și pompare apă în zone rurale
• Compresoare rotative: compresoare cu piston alimentate de Yanmar 3D84
• Stivuitoare și motostivuitoare cu combustie internă
• Motoare marine și ambarcațiuni mici: bărci de pescuit, ambarcațiuni de serviciu
• Utilaje forestiere: motoarele Yanmar sunt montate pe mulți processori și defrișatori

Codul OEM Yanmar pentru cămașa cilindru 3D84 este 19511-21110 (pentru ansamblul complet). Cămașa solo are codul 19511-21120 (semi-finisată). Acestea sunt codurile oficiale care garantează compatibilitatea 100% cu motorul tău.

Simptome de uzură – când trebuie înlocuită cămașa de cilindru?

După 2000-3000 de ore de funcționare, în funcție de intensitatea de utilizare și calitatea întreținerii, cămașa poate începe să se uzeze. Iată semnalele de alarmă pe care trebuie să le observi:

• Consum anormal de ulei: Dacă observi că trebuie să umpli rezervorul de ulei mult mai des decât de obicei (fără scurgeri aparente), aceasta înseamnă că uleiul „fugiț” din cilindru direct în cămara de ardere. Segmentii pistonului nu mai iau contact perfect cu peretele cămașei. Am întâlnit cazuri cu excavatoarele PC25 care consumau 2 litri pe 8 ore – și toate din cauza cămașei uzate.
• Pierderi de compresie și dificultate la pornire: Dacă motorul nu mai pornește ușor dimineața, iar motorul pare „moale” la sarcină, aceasta indică scurgeri de gaze din cilindru. Cu o cămașă uzată, compresia scade semnificativ și motorul nu mai detonează la fel.
• Fum gri-albastru la evacuarea gazelor: Acesta este semnul cel mai clar. Fuma în culoare de aceea provine din arderea uleiului în cilindru. Pe excavatoarele și încărcătoarele Komatsu, dacă observi fum colorat, este 99% o problemă de cămașă sau segmenți uzați.
• Zgomote metalice ciudate din motor: Dacă cămașa e lovită sau are o suprafață neregulată, pistonul poate să „bată” în interiorul ei, producând zgomote de lovire. Nu ignora acest simptom – poate duce la daunare masive dacă nu intervii rapid.
• Scăderea puterii și creșterea consumului de combustibil: Un motor cu cămașă uzată funcționează mai anevoios, pierde putere și consumă mai mult combustibil. Eficiența motorului scade dramatic, iar costurile de operare se măresc exponențial.

Cum se montează cămașa cilindru – ghid tehnic pas cu pas

Montajul cămașei cilindru nu este pentru orice mecanic – cere precizie și atenție deosebită. Iată cum se face corect:

Pasul 1: Demontare și curățare. Trebuie să scoți complet blocul motor de pe utilaj. Apoi dezasamblezi pistonul și biela din cilindrul respectiv. Curăță perfect interiorul blocului de depuneri de motorină și varnish. Orice particulă de praf va strica contactul nou.

Pasul 2: Rectificare de finisare. Aceasta este operația critică. Cămașa semi-finisată trebuie rectificată în interior la dimensiunea exactă a pistonului tău. De obicei, dimensiunea finală se calculează în funcție de gradul de uzură a pistonului. Cu un cilindru slab uzat, dimensiunea devine 0.25 mm mai mare; cu mai mult uzaj, chiar 0.50 mm. Specialiștii din service folosesc un rectificator cilindric special și măsoare cu precizie micrometrică. Asta e lucrura care face diferența între o reparație care ține 5 ani și una care se defectează în 6 luni.

Pasul 3: Montarea cămașei. Cămașa se introduce ușor în blocul motor, de sus, pe verticală. Trebuie să fie o potrivire strânsă – nu ar trebui să se miște deoparte. Unii mecanici folosesc un dispozitiv special de ghidare (o tulpină metalică care asigură aliniere perfectă).

Pasul 4: Montarea segmenților și pistonului. După ce cămașa este în poziție, se montează segmentii pistonului (aceștia trebuie să fie și ei noi, dacă sunt uzați). Apoi pistonul se introduc în cilindru ușor, cu ungere cu ulei curat. Biela se conectează și se strânge cu cuplul specificat de motor.

Scule necesare: Rectificator cilindric, calibre de precizi, bară de aliniere, cheie dinamometrică (calibrată), dispozitiv de montare piston, ulei motor curat.

Greșeli frecvente care trebuie evitate: (1) Neglijarea rectificării finale – montezi cămașa brut și pistonul se va rupe în ore. (2) Montare cu mișcare laterală – cămașa trebuie introdusă pe verticală, altfel se blochează. (3) Neglijarea curățării – o mică particulă de praf face ca segmentul să se zgârie și să ia foc. (4) Neglijarea strangerii corecte a bieletelor – un cuplu incorect și ai pierdut motorul. (5) Montarea cu segment uzat – mereu înlocuiesc segmenii odată cu cămașa.

De ce piesa originală Yanmar de la Motoare Industriale?

Am văzut în toți acești ani cazuri în care oameni au încercat să economisească cu piese „compatibile” sau din surse necunoscute. Rezultatul: motor deteriorat iremediabil și cheltuieli cu reparația completa care costă de 10 ori mai mult.

Piesa noastră este 100% OEM Yanmar – cu toate certificatele de autenticitate și garanția de 2 ani. Tragem linie la toleranțe precise și material certificat. În stocul nostru din România ai piesa acum, nu în 3-4 săptămâni cu comandă din Japonia. Livrare în 24 ore pentru comenzi în București și în 48 ore pentru restul țării. Fiecare piesa intră prin control de calitate înainte de expediție. La Motoare Industriale nu vândem compromisuri – vândem soluții care durează.

Întrebări frecvente despre cămașa cilindru Yanmar 3D84

1. Care este durata de viață a unei cămașe cilindru Yanmar 3D84?

În condiții normale de întreținere și utilizare moderată, o cămașă durează 3000-5000 de ore. Pe excavatoarele PC25 care lucrează la plinul motorului, ajunge la 2500 de ore. Dacă motorul a fost supraîncărcat constant sau nu a fost întreținut corect, ajunge la 1500 de ore. Totul depinde de felul cum a fost folosit utilajul.

2. Pot înlocui doar cămașa fără să schimb pistonul și segmentii?

Teoretic, da, dacă pistonul și segmentii mai sunt buni. Dar în practică, dacă o cămașă s-a uzat atât de mult încât trebuie schimbată, și celelalte piese sunt cel puțin la jumătate din viață lor. Recomand mereu înlocuirea setului complet: cămașă nouă, piston nou, segmenți noi. Costul unei piese extra e mult mai mic decât riscul de a face reparația din nou în 6 luni.

3. Ce se întâmplă dacă montez o cămașă cu dimensiunea greșită?

Dezastru total. Dacă e prea mica, pistonul nu ia contact și motorul pierde toată compresie. Dacă e prea mare, pistonul se blochează și al naibii dupa vreo 50 de ore. De aceea rectificarea de finisare este absolut obligatorie și trebuie făcută de cineva care cunoaște treaba.

4. Pot folosi o cămașă de cilindru de la o altă marcă (Kubota, Mitsubishi) pe motorul meu Yanmar 3D84?

Nu. Fiecare producător are propriile toleranțe și diametruri standard. Kubota 3D87 are aproximativ aceleași caracteristici, dar dimensiunile diferă. Montezi greșit și motorului i se termină pe loc. Yanmar 3D84 cere căm
