Chiulasa Motor Isuzu 4HK1 | Originala si Compatibila – Piesa OEM cu Garantie 2 Ani

Daca ai o excavatoare, buldozer, tractor agricol sau orice utilaj cu motor Isuzu 4HK1 si ai observat ca motorul nu mai trage cum trebuie, consuma mult, sau fuge gaz pe langa chiulasa, atunci stiu exact ce ai nevoie. Chiulasa este o piesa critica in orice motor diesel industrial, iar o chiulasa uzata sau deformata inseamna pierdere de compresie, consum exagerat de combustibil si uzura accelerata a cilindrilor. Muncesc cu motoarele astea de 20 de ani incoace, am demontat sute de 4HK1-uri de pe utilajele cele mai grele, si pot sa iti spun cu siguranta: o chiulasa originala Isuzu, montata cum trebuie, iti protejeaza motorul pentru inca mii si mii de ore de functionare. Asta nu e risipa, e investitie.

Ce este Chiulasa si cum functioneaza pe motorul Isuzu 4HK1?

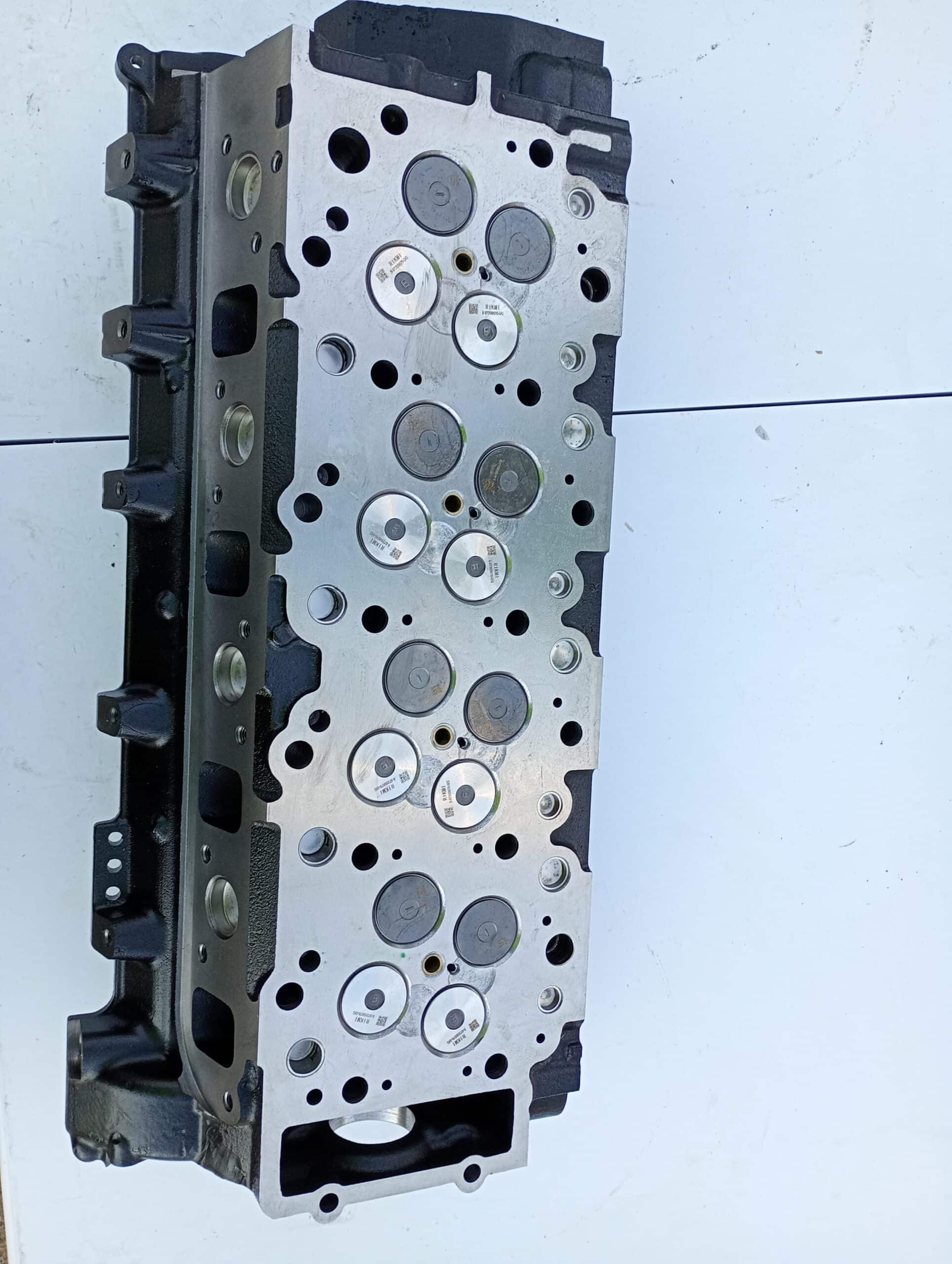

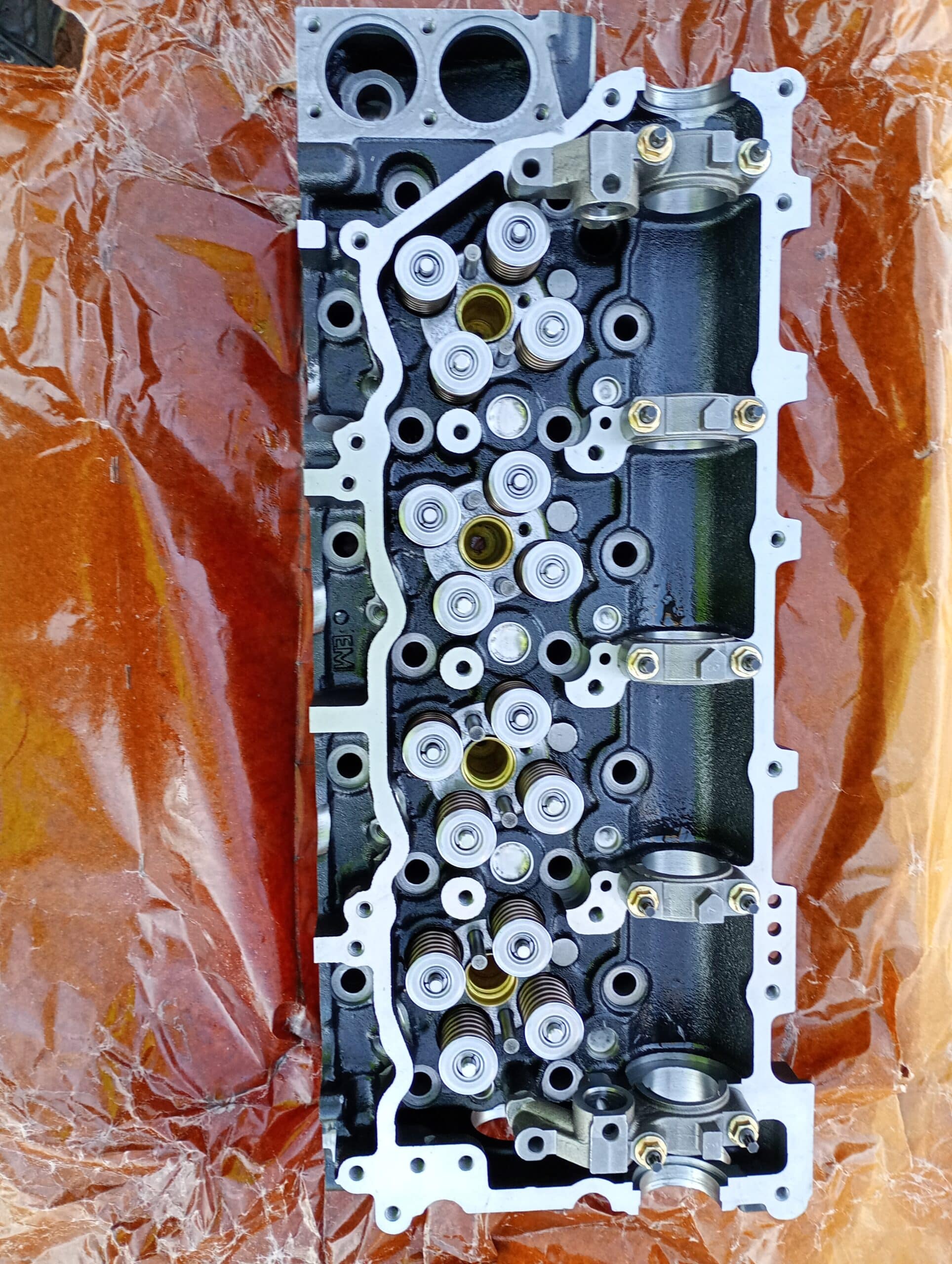

Chiulasa este piesa care inchide cilindrii motorului la partea superioara, creand o camera de ardere etansa. Pe motorul Isuzu 4HK1, aceasta piesa face un job serios: trebuie sa reziste la presiuni de pana la 170 bar in momentul arderii combustibilului, la temperaturi care ating 600-700 de grade Celsius, si sa mentina o etansare perfecta la gasurile de evacuare. Chiulasa 4HK1 are canale de racire integrate pentru lichid de racire, locasuri pentru 4 injectori, si un sistem de supape cu 2 supape de admisie si 2 de evacuare per cilindru.

Piesa este confeita din aliaj de aluminiu special tratat, care rezista la presiunile mari si la deformatiile termice. Sub chiulasa se monteaza o garnitura care etanseaza spatiul dintre chiulasa si bloc motor. Aceasta garnitura este extrem de importanta – o garnitura uzata sau montata gresite inseamna scapari de gaz, pierdere de compresie si pana la urma motor stricat.

Pe 4HK1, chiulasa este prinsa cu 12-14 suruburi (locurile diferite au dimensiuni diferite) care trebuie strangite cu un cuplu foarte specific si intr-o ordine strict determinata. Daca stranji la intamplare sau cu prea multa forta, deformezi chiulasa si gasesti gaz pe gasit. Am vazut asta de sutele de ori in service – tipi care nu stiu asta si-au stricat motorul bun doar pentru ca au tras suruburile cum au vrut ei.

Pe ce utilaje si motoare se monteaza Chiulasa Isuzu 4HK1?

Motorul Isuzu 4HK1 este folosit pe foarte multe utilaje industriale si agricole. Iata lista detaliata a echipamentelor unde gasesti acest motor:

• Excavatoare: Isuzu SH200-3, SH200-5, SH210-5, SH240-3, SH240-5, SH280-5; XCMG XE60, XE80, XE135; CAT 320D, 323D (versiuni cu 4HK1); JCB JS200 si JS220 cu motor Isuzu
• Buldozere: Shantui SD13, SD16, SD22, SD32 (unele versiuni); XCMG PL40, PL60 cu motor Isuzu
• Tractoare agricole: Maruti, Farmtrac, Sonalika cu motor Isuzu 4HK1 de 90-110 CP
• Combine si utilaje cosit-cioplit: Variile masini agricole cu motor 4HK1 pentru transmisie si actionari hidraulice
• Prese balotat si utilaje agricole grele: Zootehnice cu motor 4HK1
• Motopompe si sisteme de irigatie: Pompe rotodinamice de mare capacitate cu 4HK1
• Generatoare electrice mobile: Generatoarele de 40-60 kVA cu motor Isuzu 4HK1
• Compresoare aer industriale: Compresoare cu pistoane si cu surub cu motor 4HK1
• Stivuitoare telescopice si carutoare ridic-coboare: Alcuni modele JCB si Manitou
• Utilaje miniere si foraje: Variile masini de foraj si achafaje cu motor 4HK1
• Ambarcatiuni marine si barcaje comerciale: Motoare marine Isuzu pentru nave mici si nave comerciale
• Coduri OEM si compatibile: 8981414870, 8-98141487-0, 4HK1 Head Assembly, compatibil cu Isuzu original si cu piese aftermarket de calitate similar echivalenta

Simptome de uzura – cand trebuie inlocuita Chiulasa Isuzu 4HK1?

1. Motorul pierde compresie si nu mai pornineste usor – Daca motorul tau se porneste greu, mai ales cand e rece, si ai observat ca compresorul face zgomot anormal in faza de stangere cu manivela, probabil chiulasa incepe sa faca scapari. Compresiunea nu mai tine de la cilindru la cilindru. Pe excavatoarele vechi, asta e semn sigur ca chiulasa e deformata sau garnitura e prajita.

2. Consuma prea mult lichid de racire si motorul se incinge rapid – Daca dai cu ochii peste cosul de alimentare cu lichid de racire destul de des (mai mult decat normal), si motorul se incinge chiar si pe timp normal, inseamna ca lichid de racire se scurge in cilindri prin canalele defecte ale chiulasii. Am intalnit cazuri unde chiulasa crapat pe interior din cauza inghetului iarna.

3. Gaz prin sistemul de racire – lichid de racire pufos si cu bule – Cand deschizi radiator si dai cu ochii peste lichid care se misca cu bule de aer, sau vede fum alb la gura radiatorului in timp ce motorul functioneaza, asta inseamna ca gasurile de combustie intra in circuitul de racire. Chiulasa face scapare pe un canal. E urgent – poti sa dai motorul cu cap peste gat.

4. Gaz alb si apa-uleiu pe la conducta de evacuare a aerului din carter – Daca la conductita care iese din carter vede lichid albit, asta e lichid de racire stropit din cilindru. Chiulasa lasa lichid in interiorul motorului. Pe buldozere, asta te costn mult in reparatii.

5. Scapare vizibila de ulei si combustibil pe langa chiulasa – Daca vede cum curg picaturi de la linia dintre chiulasa si bloc, fie pe exterior fie mixed cu gaz pe la supape, inseamna ca garnitura e vinovata, dar adesea si chiulasa are microcrackuri. O piesa noua, montata cu atentie, rezolva definitiv.

Cum se monteaza Chiulasa – ghid tehnic pas cu pas

Scule necesare: Sofa metric 10, 12, 14 mm; cheie dinamometrica 0-150 Nm; perie sarma; microstopuri (shims); decapant chimic; pasta antirugina; garnitura chiulasa noua; straturi de garnitura pentru conducte mica; inlocuitor de lichid de racire; manometru compresie (optional dar recomandat); picioru si ridicator hidraulic.

Pasi montaj (varianta minima – daca inlocuiesti doar chiulasa):

1. Demontare preparatorie: Scoti acoperitorul de sus al motorului, scoti conducta de inlet aer, decuplezi injectori si conducta de combustibil. Apoi demontezi toate suruburile chiulasii in ordine inversa strangerii (daca cunosti ordinea, bine; daca nu stii, masori fiecare surub si noteaza locul). Ridici chiulasa cu atentie – e grea, minimum 20 kg, iar cantoiul de sus are flans delicat.

2. Curatare bloc si chiulasa: Cu peria sarma, curati absolut toti depozitii, rugina si zgarieturi fine pe fata blocului. Trebuie sa fie perfect curat – orice praf inseamna scapare. Daca chiulasa e buna (o inspectezi – daca are crackuri, nu o mai folosi), curati-o la fel.

3. Garnitura chiulasa: Pune garnitura noua pe bloc (nu pe chiulasa). Unele garnituri trebuie ude cu apa, altele usca – citeste cartea motorului. Aici nu exista “cat apa” – ori umezi ori nu.

4. Montare chiulasa: Cobori chiulasa cu atentie, fara sa misti garnitura. Incepi cu suruburile de mana, fara forta, doar sa tii pe loc.

5. Strangere suruburi: Aceasta e CRITICA. Avand cod OEM 8981414870, chiulasa se strange asa: ordine concentrica (de la centru spre margini, zig-zag), in 3 trepte: prima treapta 30 Nm, a doua treapta 60 Nm, a treia treapta 100 Nm. Daca nu ai cheie dinamometrica, NU lucra. Risti sa deformezi chiulasa.

6. Supape si injectori: Dupa strangere, re-montezi injectori, conducta de combustibil, supapele (daca le-ai scos), acoperitorul. Pui lichid de racire nou, pornesti motorul, verific compresiunea pe toate cilindrurile. Trebuie 35+ bar pe fiecare.

Greseli frecvente pe care le vad mereu in service: (a) Strangere nesecventiala – unii trag un surub pana la capat, dupa care urmatorul. GRESIT. Intotdeauna secvential, uniform. (b) Montare garnitura inversata – unele garnituri au o parte reflectanta. Daca o pui invers, nu tine etansare. (c) Neindepartarea deposititului pe bloc – iti zic din experienta, daca nu curati curat, scapi gaz la 100 ore de functionare. (d) Folosirea garniturilor uzate – puna garnitura noua, mereu. Incepi sa economisesti pe piese mici, ajungi cu motor daramat.

De ce piesa originala Isuzu 4HK1 si nu o copie?

Am vazut cazuri unde mecanici nepregatiti pun chiulase copy pe utilaje, si dupa 500-1000 de ore se dau seama ca piesa copiata nu rezista la presiunile reale din motor. Chiulasa originala Isuzu 4HK1 are: (a) material certificat cu rezistenta la presiune 170+ bar; (b) tolerante de uzinare in limitele a cateva zecimi de milimetru – daca e o diferenta de 0.5 mm, chiulasa nu mai tine; (c) tratament termic special care-i da elasticitate la expansiune termica; (d) garantie de 2 ani de la noi, deci daca ceva merge rau, inlocuim. Piesa copy costa 30-40% mai ieftin, dar riscul e greu de calculat. Am calculat pe hirtie: daca motorul ia foc din cauza chiulasii, repara integral costa 5000-8000 euro. Diferenta de pret intre original si copy nu depaseste 200-300 euro.

Noi avem stoc permanent de chiulase originale Isuzu 4HK1 in depozit la Cluj, Bucuresti si Constanta. Comanda marturie la 10 dimineata, ai piesa maine pana la 14. Fiecare chiulasa vine cu certificat de calitate OEM si garantie 24 luni contra defectelor fabricatiei.

Intrebari frecvente despre Chiulasa Isuzu 4HK1

1. Pot inlocui chiulasa fara sa scot motorul din utilaj?

Depinde de utilaj. Pe unele excavatoare sau buldozere, motorul sta intr-asa fel incat poti sa muti niste conducte si sa ajungi la chiulasa. Pe altele, mai ales daca utilajul e aglomerat cu hidraulica si sisteme electrice, e mai simplu sa scoti motorul – dura 2-3 ore. Nu e o operatie de 30 de minute ca la masini civile. Conteaza si ce alte piese inlocuiesti: daca faci revizie completa (cuzinetii, segmenti, pistoni), mai bine scoti motorul.

2. Trebuie sa-mi schimb garnitura chiulasai si cand inlocuiesc
