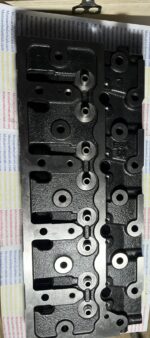

Chiulasa Yanmar 4TNE94 / 4TNE98 Compatibil Komatsu 4D98E – Piesa Motor Essentiala

Chiulasa motorului este una dintre cele mai critice piese ale unui motor diesel industrial, mai ales pe motoarele Yanmar 4TNE94 si 4TNE98 care echipeaza utilajele grele cu cea mai mare responsabilitate. Aceasta piesa functioneaza sub presiuni extreme si temperaturi ridicate, si orice defect la nivelul ei duce la pierderi de compresie, scurgeri de lichid de racire sau chiar blocarea motorului. Daca lucrati cu excavatoare Komatsu PC200, tractoare agricole, generatoare electrice de putere medie sau compresoare aer cu aceste motoare, stiti perfect ca o chiulasa uzata nu e o problema care poate astepта. Rolul principal al chiulasei este sa inchida cilindrii motorului, sa etanseze camera de ardere si sa permita circulatia lichidului de racire si a uleiului prin canale specialisate. Cand chiulasa se deterioreaza, consecintele sunt grave: motorul pierde putere, consuma exagerat de mult ulei, produce fum alb din esapament, scapa apa din sistemul de racire, sau chiar se poate bloca complet. De aceea, este important sa alegeti o piesa de calitate OEM, compatibila exact cu motorul vostru, nu o replica ieftina de pe piata neagra care va cauza mai mult rau decat bine.

Ce este chiulasa si cum functioneaza pe motorul Yanmar 4TNE94?

Chiulasa (sau capul cilindrului) este o piesa turnata din fonta sau aluminiu special tratat, care se monteaza pe blocul motor si sigileaza partea superioara a cilindrilor. Pe motorul Yanmar 4TNE94, care este un motor diesel in 4 timpi cu 4 cilindri, chiulasa are sarcina sa mentina presiunea combustiei la niveluri foarte inalte – pana la 160-180 de bari in regim de maxim – pentru a asigura un randament optim al motorului. In camera de ardere, un amestec de aer comprimat si combustibil inyectat se aprinde la o temperatura de aproximativ 600-700 de grade Celsius. Chiulasa trebuie sa reziste acestei agresiuni termice constante fara sa se deformeze.

Structura chiulasei include: culasele (sediile supapelor), canale de circulatie a lichidului de racire si a uleiului, orificiile pentru bujiile incandescente (pe motoare diesel), si praful de fixare care se conecteaza la bloc prin 8-10 suruburi cu cuplu de strangere precis. Pe motoarele Yanmar 4TNE94 si 4TNE98, chiulasa are o configurare standard cu 2 supape de admisie si 2 supape de evacuare per cilindru, iar gradul de precompresie este calibrat foarte fin. Orice deformare a chiulasei, chiar si de 0,05 mm, poate duce la pierderea etanseitorii, iar aceasta se va traduce imediat in scurgeri de lichid de racire in cilindri, ceea ce inseamna apa in ulei si uzura accelerata a lagarelor.

De aceea, atunci cand inlocuiti chiulasa, trebuie sa o inlocuiti si pe garnitura chiulasei – nu o reparati veche! O garnitura uzata nu va sigila corect, chiar daca montati o chiulasa noua. La fel, trebuie sa verificati planitatea blocului motor cu o rigla de otel si un calibru de grosime, pentru a va asigura ca suprafata de contact este plana. Daca blocolul s-a deformat, va trebui sa-l rectificati la o masina speciala, altfel chiulasa noua se va deforma si ea, iar banii dati vor fi aruncati.

Pe ce utilaje si motoare se monteaza chiulasa Yanmar 4TNE94 / 4TNE98?

Motoarele Yanmar 4TNE94 si 4TNE98 sunt montate pe o gama larga de utilaje industriale si agricole. Iata lista completa:

• Excavatoare Komatsu: PC200-8, PC200-7, PC200-6, PC210-8, PC210-7 (cu motor Komatsu 4D98E sau Yanmar 4TNE94)
• Excavatoare JCB: JCB 8052 Midi, JCB 8080 (cu motor Yanmar 4TNE94)
• Buldozere si cositoare: caterpillar d3, D4 cu motor Yanmar in configuratii specifice
• Tractoare agricole: Case IH, AGCO, Massey Ferguson cu motoare Yanmar 4TNE seria
• Combine de recoltat: claas LEXION, Massey Ferguson cu motoare auxiliare Yanmar
• Prese de balotat: John Deere, CLAAS cu motoare Yanmar 4TNE
• Generatoare electrice industriale: 20-40 kW cu motoare Yanmar 4TNE94
• Compresoare aer stationare: Atlas Copco, Kaeser cu motoare Yanmar 4TNE seria
• Pompe de apa agricole: Ebara, Koshin cu transmisie mecanica pe motor Yanmar
• Utilaje pentru mine si constructii: vibratoare, grinzile compactoare cu motor Yanmar 4TNE
• Stivuitoare diesel: Toyota, Nissan cu motor Yanmar 4TNE in versiuni cu cuplu mare
• Motostivuitoare si dragline-uri: in dotarea utilajelor cu putere medie
• Ambarcatiuni marine de pescuit: barcile de pescuit comercial cu motor Yanmar 4TNE94 pentru propulsie auxiliara
• Masini forestiere: desfaiate si procesatoare cu motor Yanmar pe sistemele hidraulice

Motorul Yanmar 4TNE94 dezvolta 94 CP la 3000 RPM, cu cuplu maxim de 250 Nm, si este foarte apreciat in industrie datorita fiabilitatii si duratei de viata lungi – peste 10.000 de ore de functionare fara probleme majore, daca se respecta intretinerea regulata. Varianta 4TNE98 are o putere putin mai mare, 98 CP, si este folosita pe utilajele care necesita mai mult cuplu.

Simptome de uzura – cand trebuie inlocuita chiulasa?

Iata cele mai frecvente semne ca chiulasa dumneavoastra s-a uzat si trebuie inlocuita urgent:

• Scurgeri de lichid de racire sub motor: Daca observati pete sub utilaj cand sta parcat, inseamna ca garnitura chiulasei nu mai sigileaza. Lichidele reci se scurg din spatiile dintre chiulasa si bloc, mai ales cand motorul se raceste si se contracta. Aceasta este una dintre cele mai evidente semne, si daca nu actionati rapid, ajungeti sa pierdeti tot lichidele de racire, motorul se supraincalzeste, si atunci da restart permanent sau chiar se blocheaza.
• Apa in ulei – lapte alb in cupa uleiului: Cand chiulasa se deformeaza, lichidul de racire se infiltreaza in carcasa motorului si se amesteca cu uleiul. Cand deschideti capacul uleiului sau scoateti sonda, vedeti in loc de ulei negru o pasta alba, ca laptele. Aceasta inseamna ca lagareele sunt in pericol, pentru ca uleiul apa nu mai lubrifieaza cum trebuie.
• Pierderi de compresie si fum alb din esapament: Daca cilindrii pierd compresie din cauza deformarii chiulasei, motorul produce fum alb gros din esapament. Aceasta se intampla mai ales la pornire, cand motorul este rece. Fum alb inseamna de obicei apa in cilindri – apa din sistemul de racire care a inceput sa intre in camera de ardere.
• Supraincalzire constanta si alarme la temperatura: O chiulasa deformata nu mai permite o circulatie optima a lichidului de racire, motorul nu se mai raceste uniform. Vedeti ca manometrul de temperatura urcă mereu la valori critice, iar termostatul nu mai face fata. In cazurile grave, motorul se blocheaza complet.
• Pierderea de putere si consum exagerat de combustibil: Cand chiulasa e uzata, presiunea de compresie cade, arderea combustibilului nu mai e completa, motorul pierde 15-25% din putere. Compensati accelerand mai mult, si automat consumul de motorina creste dramatic. Pe o excavator, asta inseamna ca nu mai puteti ingropa cat trebui, deci productivitatea scade.

Cum se monteaza chiulasa – ghid tehnic pas cu pas

Montajul chiulasei pe motorul Yanmar 4TNE94 este o operatie delicata care necesita atentie si proceduris corecte. Iata pasii pe care trebuie sa-i urmati:

1. Pregatirea: Scurgeti complet lichidele motorului (ulei si lichid de racire) intr-o baca. Curatati carcasa si zona din jurul chiulasei cu aer comprimat. Marcati cu markere pozitia conductelor si cablurilor, ca sa nu le montati gresit la intoarcere.

2. Demontarea chiulasei: Desfaceti suruburile de chiulasa in ordine INVERSA a numarul lor (daca sunt 8 suruburi, incepeti de la 8 spre 1, in zig-zag). Nu le trageti toata brute, ci pas cu pas – o rotatie, apoi inca o, pana cand se desprinde. Daca trageti un surub prea mult dintr-o data, chiulasa se blocheaza si se deformeaza.

3. Demontarea supapelor: Scoateti supapele (intre 8 si 10, in functie de versiune) si depozitati-le in ordine. Aveti nevoie de un extractor special de supape si de elastice de supape. Fiecare supapa are codul inyectat – notati-le.

4. Curatare si verificare: Curatati fonta chiulasei cu perie de sarma. Verificati cu o rigla de otel daca suprafata de contact cu blolul este plana – daca zace, trebuie rectificata la o masina speciala de rindeluit. Planaritatea trebuie sa fie sub 0,05 mm pe intreaga suprafata.

5. Montare garnitura noua: Montati garnitura chiulasei NOUA – niciodata nu reutilizati garnitura veche! Pozitionati-o cu cealalta parte jos, pe bloc, avand grija sa se aseze perfect pe locasul din fonta.

6. Montarea chiulasei: Asezati chiulasa curata pe garnitura, avand grija sa nu o trageti pe suprafata (o puteti zgaria). Introduceti suruburile manual, pana le intineti putin degetele. Apoi apasati chiulasa usor, ca sa se aseze bine pe garnitura.

7. Strangerea suruburilor in secventa corecta: Aceasta este FOARTE IMPORTANTA! Pe motoarele Yarmee 4TNE94, ordinea de strangere a suruburilor este in MODEL DIAGONAL (zig-zag), nu in cerc. Incepeti de la centru si mergeti spre capetele motorului. Cuplu de strangere: 80-90 Nm pentru prima trecere, apoi 120-130 Nm pentru trecerea finala. Folositi o cheie dinamometrica, nu uita nicio data!

8. Montarea supapelor: Introduceti supapele inapoi in sediile lor, in ordinea inversa in care le-ati scos. Montati elasticele si colierul de fixare al supapelor.

9. Reconectarea conductelor: Reconectati toate conductele de lichid de racire, uleului, si cablurile, exact in ordinea pe care ati marcat-o initial.

Scule necesare: Cheie dinamometrica, chei tubulare 14-17 mm, extractor de supape, dispozitiv pentru montarea elasticelor, perie de sarma, spatula de plastic (pentru a nu zgaria fonta), rigla de otel, calibru grosime.

Greseli frecvente care trebuie evitate: Montajul chiulasei fara a inlocui garnitura (garantat crap dupa cateva zile). Strangerea suruburilor in ordine circulara in loc de diagonala (deformeaza chiulasa iregulat). Netestarea planitatii bloclui inainte de montaj (daca e prabusit, chiulasa noua se va de
