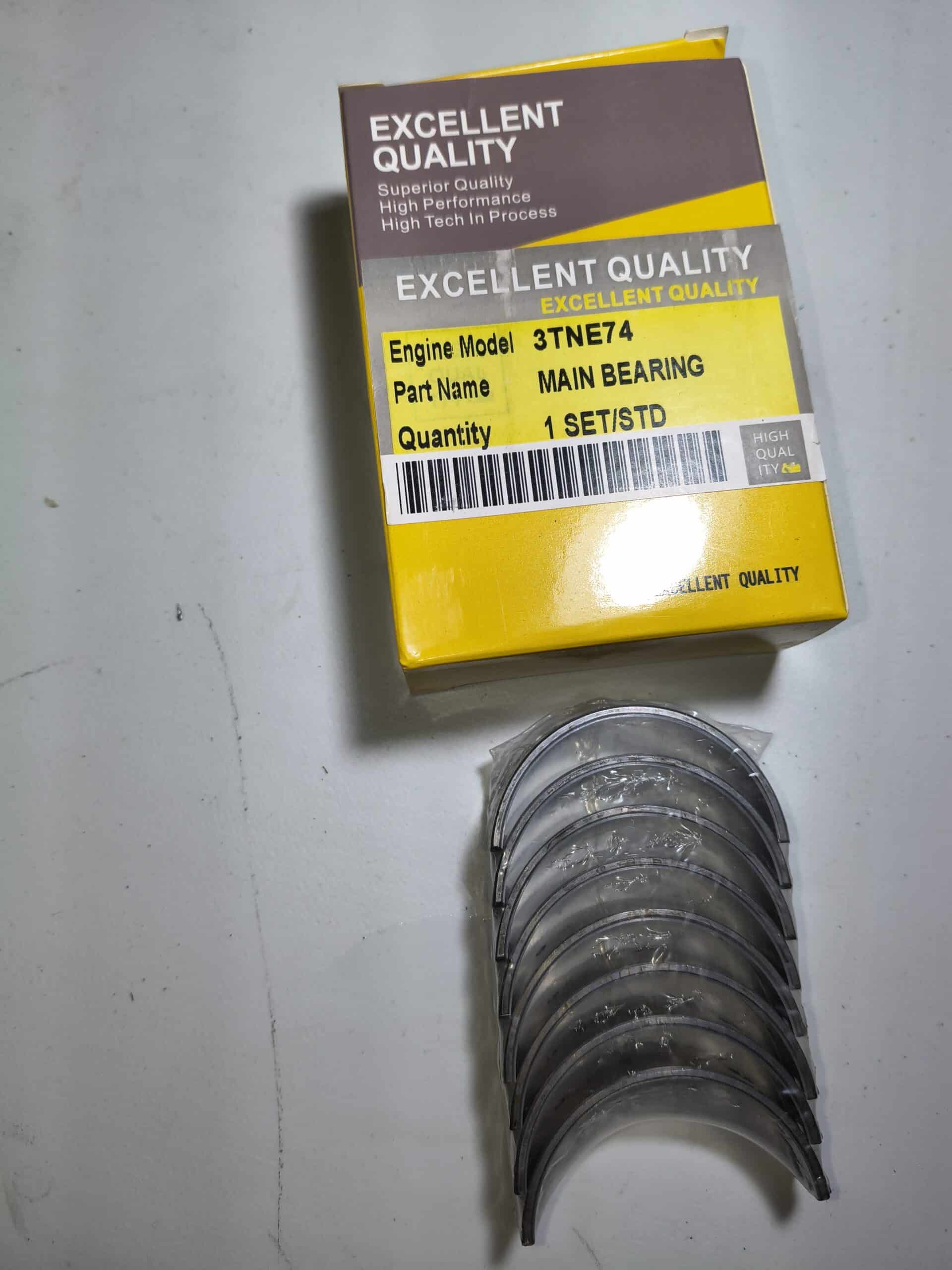

Cuzineți Palier Yanmar 3TNE74 STD – Arbore Cotit B19 B22 – Piese OEM Originale

Cuzineții palier sunt dintre cele mai critice piese din orice motor diesel industrial, indiferent că vorbim despre un Yanmar 3TNE74 montat pe o excavatoare Komatsu PC50, un tractor agricol Mitsubishi sau o stație de pompare pentru irigație. Aceștia sunt niște inele metalice cu o suprafață interioară care suportă frictiunea constantă a arborelui cotit, permițând rotația liniștită și controlată a acestuia. Fără cuzineți palier în stare bună, arborele cotit nu poate funcționa corect, iar motorul va suferi daunele celui mai grav fel. În această pagină voi explica exact ce sunt acești cuzineți, cum se montează, ce semne arată că sunt uzați și, mai important, de ce trebuie să cumperi piese originale Yanmar și nu copii ieftine de pe piață. Am demontat și reparat sute de motoare industriale în cei 20 de ani de carieră, și pot să-ți spun cu certitudine că economia de câteva sute de lei pe cuzineți uzați este o prostie care te costă mii de lei mai târziu.

Ce este un cuzinet palier și cum funcționează pe motorul Yanmar 3TNE74 STD?

Un cuzinet palier este o piesă metalică de formă cilindrica, compusă din două jumătăți (semicuzinet), care se montează în blocul motor și în capac arborelui cotit. Rolul acestuia este să creeze o peliculă de ulei între arborele cotit și locașul din metal, reducând fricțiunea și uzura. Pe motorul Yanmar 3TNE74 STD, o mică motorizare diesel cu 3 cilindri foarte fiabilă, arborele cotit are mai mulți lagăre (locuri de sprijin), și fiecare din acestea are propriul cuzinet palier.

Structura unui cuzinet palier pentru Yanmar 3TNE74 STD constă în trei straturi: stratul de bază din oțel, stratul intermediar din cupru-plumb și stratul de lucru din aliaj moale. Aceasta construcție în straturi este esențială, pentru că stratul moale trebuie să se deformeze ușor pentru a se adapta la imperfecțiunile microscopice ale arborelui cotit. Atunci când motorul funcționează normal, presiunea uleiului crează o pernă fluidă între cuzinet și arbore, anulând contactul metal-pe-metal. Dar când uleiul este murdar, prea puțin, sau cuzineții sunt uzați și nu mai au jocul corect, se produce fricțiune directă și dureri de cap foarte mari.

Pentru motorul 3TNE74, producător recunoaște cuzineții cu codurile B19 și B22. B19 este standardul de producție, iar B22 este o versiune cu toleranță mai mare, folosită atunci când arborele cotit a fost rectificat la o dimensiune mai mică din cauza unei reparații anterioare. Pe excavatoare Yuchai, tractoare Changfa și alte mașini care folosesc acest motor, cuzineții sunt un consum planificat – odată la 8000-10000 de ore de funcționare, trebuie schimbați, indiferent de aspectul lor. Nu te-n în lupta cu uzura, o cumperi cu piesele originale de calitate.

Pe ce utilaje și motoare se montează cuzineții palier Yanmar 3TNE74 STD?

• Excavatoare – Komatsu PC50, Hitachi ZX55, CAT 315, Sumitomo SH120 cu motor Yanmar 3TNE74
• Buldozere compacte – Komatsu D20, Shantui SD10 echipate cu 3TNE74
• Tractoare agricole – Tractoare mici Yichai, Changfa și clone Yanmar cu motorizare 3 cilindri
• Combine de recoltat – Combine mici pentru grâu, orz și porumb din România cu motor Yanmar
• Prese de balotat – Prese densitate mare marca Claas, Kemper, New Holland cu motor Yanmar 3TNE74
• Pompe de apă stationare – Stații de pompare pentru irigație cu putere 20-25 CP pe bază Yanmar
• Generatoare electrice – Generatoare 20-30 kW marca Kipor, Kama, Elemax cu motor Yanmar 3TNE74
• Compresoare aer industriale – Compresoare cu piston 3 cilindri pentru service-uri și construcții
• Stivuitoare telescopice – Manipulatoare telescopice de înălțime mică cu motor Yanmar
• Motostivuitoare 2-3 tone – Stivuitoare cu motor 3TNE74 pentru depozite și magazine
• Utilaje forestiere – Fierăstraie circulare stationare și echipamente de prelucrare lemn
• Utilaje miniere mici – Drujbe pneumatice alimentate de compresoare cu motor Yanmar

Codul fabricii pentru cuzineții B19/B22 pe motorul 3TNE74 este identic indiferent de utilajul în care este montat. Originea motorului – dacă vine de pe excavator, tractor sau generator – nu schimbă niciodată specificațiile cuzinetului. Ceea ce diferă este volumul de ulei disponibil și condițiile de lucru (temperatură, umiditate, praf), dar piesa în sine rămâne aceeași.

Simptome de uzură – când trebuie înlocuiți cuzineții palier ai Yanmar 3TNE74?

După 20 de ani în atelierul meu, pot să recunosc semele că cuzineții au terminat la doar câteva minute de pornire. Iată cele cinci simptome clare care nu mint niciodată:

• Zgomot metalic distinct în zona motorului, mai ales sub sarcină. Acest zgomot sună ca un clopoțel metalic sau o mică daltă care loveşte, și viene de la contactul direct arbore-cuzinet când peliculă de ulei se rupe din cauza uzurii. Nu-l ignora, pentru că în 30-50 de ore motorul îți vine pe masă în piese.
• Scădere rapidă a presiunii uleiului sub o anumită sarcină. Cuzineții uzați au jocuri mai mari, uleiul curge mai ușor prin spațiul crescut și presiunea scade. Dacă manometrul arată normal la ralanti dar cade drastic la sarcină, bun, ai probleme cu cuzineții.
• Uleiul motor devine negru foarte repede, în mai puțin de 100 de ore. Uzura cuzineților produce particule microscopice de metal care contamineaza uleiul. Dacă schimbi uleiul și după 80-100 de ore arată ca negru de fum, este semn sigur de uzură avansată.
• Creștere neobișnuită a temperaturii motorului fără nicio problemă la radiator. Fricția crescută din cuzineți uzați generează căldură locală. Sonda de temperatură de obicei o captează și avertizează operator.
• Vibrații neobișnuite și zgomote secundare din carter inferior. Când cuzineții nu mai țin corect, arborele cotit se mișcă mai mult decât ar trebui, și asta se resimte în vibrații ciudate în tot motorul.

Cum se montează cuzineții palier – ghid tehnic pas cu pas

Scule necesare: set chei inele 10-22 mm, ciocan din plastic, ciocan cu bile pentru somare, manometru de ulei, dop pentru cuzineți, șablon de control al jocului axial, o batistă curată și riglă de oțel.

Pașii montajului: Primul pas este să golești uleiul motor complet și să șterg blocul motor cu o lavetă curată. Apoi deșurubezi toate șuruburile capac arborelui cotit în ordinea opusă strangerii – nu le scoți direct, ci le slăbești ușor pe toate înainte. După aceea, desfaci șuruburile complet și ridici capacul cu grijă. Cuzineții vechi vin ușor cu o mică prying din spatele lor. Curață locașurile cu diluant și o perie moale – nici vorbă de razuire cu șunturi ascuțite, că poți să strici suprafața de sprijin.

Cuzineții noi se montează cu grijă, cu jumătatea inferioară mai întâi în blocul motor, apoi capac. Asigură-te că sloturi de reținere sunt bine acasă. Înainte să strângi șuruburile capac, aplică o peliculă subțire de ulei pe cuzineți și pe arbore. La strângere, folosește o ordine diagonală (ca la o roată de mașină), și strânge în trei etape: mai întâi ușor pentru a le poziția, apoi mediu, apoi la cuplu final. Pentru Yanmar 3TNE74, cuplul este de obicei 25-30 Nm pentru șuruburile capac, dar verifică manualul motorului tău, pentru că toleranțele sunt critice.

Greșeli frecvente: Cea mai mare prostie pe care o fac mecanici neinstruiți este să strângă cuzineții imediat după montaj, fără a se gândi la jocul axial și radial. Cuzineții trebuie să aibă jocul precis conform cărții – prea mult și se tocește, prea puțin și se blochează. A doua greșeală este să folosească uleiul vechi și murdar la montaj. Uleiul nou, curat, este esențial. A treia greșeală este să nu verifi dacă șuruburile capac sunt corecte – dacă au filet stricat sau sunt vechi, noii cuzineți vor locui prost și vei avea probleme peste o săptămână.

De ce piese originale de la Motoare Industriale?

În piața românească sunt sute de ofertanți care vând cuzineți “compatibili” la jumătate din preț. Sunt cuzineți chinezești, copii ale originalelor, făcuți din aliaj mai slab și cu toleranțe mai largi. Prima dată par o afacere de aur, dar după 500-1000 de ore sunt pe masa de reparații iar, iar tu ai pierdut mii de lei în întreruperi de lucru și reparații de urgență.

Cuzineții originali Yanmar 3TNE74 B19 și B22 sunt fabricați cu oțel și aliaj de calitate certificată OEM. Fiecare cuzinet trece prin control de dimensiuni și suprafață la fabrică. Cuzineții care vin de la Motoare Industriale au garanție 2 ani pentru defecte de fabricație, depozitare în stoc din România, și livrare 24h. Investiția în piesa corectă se recuperează rapid prin fiabilitate și longevitate. Nu-ți risca motorul pentru 200-300 de lei.

Întrebări frecvente despre cuzineții palier Yanmar 3TNE74 STD

1. Care este diferența între cuzineții B19 și B22 și cum știu care am nevoie?

B19 este mărimea standard, iar B22 este o mărime mai mare folosită după ce arborele cotit a fost rectificat la o dimensiune mai mică. Dacă motorul nu a fost niciodată rectificat, folosești B19. Dacă a fost rectificat (o lucru pe care service-urile respectabile l-au documentat), atunci B22. Dacă nu știi, contactează furnizor cu codul motorului și anul de fabricație, și vor spune clar ce necesită.

2. Pot să montez cuzineți de la alt producător dacă sunt “compatibili”?

Teoretic da, practic nu recomand. Toleranțele pentru cuzineți sunt în micronii, și dacă cumva cuzineți “compatibili” sunt 0,05 mm prea mici, nu vor ține presiune corectă. Iar dacă sunt prea mari, nu intră în locaș. Riscul nu merită economiile de câteva zeci de lei.

3. Cum voi ști dacă am strâns cuzineții la cuplu corect?

Dacă ai manometru de ulei, porți motorul și verifici presiunea. Dacă la ralanti (600-800 RPM) arată 0,5-1,5 bar și sub sarcină 2-4 bar, e bine. Dacă presiunea cade prea mult sub sarcină sau e prea mică la ralanti, e semn că cuzineții nu sunt bine poziționați sau strânși.

4. După montaj, cât timp aștept înainte să dau motorul la sarc
