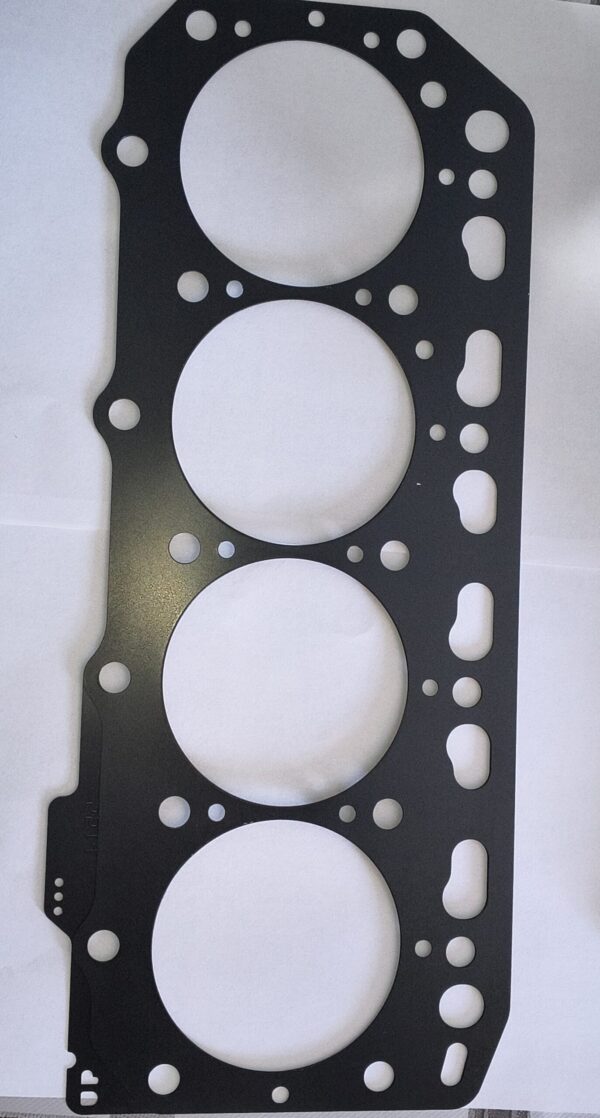

Garnitură Chiulasă Yanmar 4TNE86 Metal | Etanșare Profesională pentru Motoare Industriale

Garnitura chiulasă e una dintre piesele critice ale motorului tău – e aceea care face legătura etanș între chiulasă și bloc motor. Pe motoarele Yanmar 4TNE86 folosite în excavatoare, tractoare agricole, combine, stivuitoare și generatoare, această garnitură trebuie să reziste la presiuni enorme și temperaturi de 80-120 de grade Celsius. Materialul metal cu straturi din asbestos (pe modelele mai vechi) sau fără asbest (pe modelele noi) face diferența dintre un motor care funcționează perfect și unul care scapă apă de răcire, pierde compresie și se supraîncălzește. Nu e o piesa la care ar trebui să economisești – o garnitură de calitate inferioară te va costa mai mult în reparații de motor decât i-ai fi plătit de la bun început. Ți-am văzut mecanicii pe șantier schimbând garniturile de 3 ori în același an pentru că pusesera nște copii dubioase. Nu-ți recomand din inimă să faci asta.

Ce este garnitura chiulasă și cum funcționează pe motorul Yanmar 4TNE86?

Garnitura chiulasă e o componentă subțire dar esențială care se pozitionează între blocul motor și chiulasă. Rolul ei e să creeze o etanșare perfectă care permite pasajelor de apă, ulei și gaz să funcționeze corect, fără scurgeri. Pe motoarele Yanmar 4TNE86, aceasta e o gamă de motoare diesel mici cu 4 cilindri, destul de robuste, folosite masiv în echipamentele japoneze de construcții și agricultură.

Funcționarea e simplă din punct de vedere al principiului, dar complexă în execuție. Când pui motorul în mers, combustibilul se aprinde în cilindri și creează o presiune care apasă pe garnitură. Dacă garnitura e de calitate și montată corect, apasă uniform pe toate zonele și nu permite nicio scurgere. Presiunea din cilindru variază între 30-50 de bare la ralanti și până la 100+ de bare la sarcină maximă. Orice neregularitate în montaj – o șurubare inegală, o garnitură de grosime greșită, sau un material de calitate inferioară – permite gazelor să scape pe lateralele motorului.

Material-ul este crucial. Garniturile originale Yanmar sunt din metal (oțel) cu straturi elastice care se deformează ușor sub presiune. Aceasta permitere absorbția micilor imperfecțiuni ale suprafețelor chiulasei și blocului. Garniturile ieftine folosesc materiale mai dure care se deformează permanent, pierd proprietatea de etanșare după prima demonarez și trebuie schimbate din nou. Am avut clienți care mi-au zis că au schimbat garnitura de 2-3 ori în 6 luni – doar pentru că o pusesem pe o piesa ieftină din import chinezesc.

Pe ce utilaje și motoare se monteaza garnitura chiulasă Yanmar 4TNE86?

Motorul Yanmar 4TNE86 (și variantele apropiate 4TNE84, 4TNE88, 4TNE89) se găsește pe o gamă largă de utilaje:

• Excavatoare: Yammer SV100, SV120, Kubota KX101, KX121-3, Takeuchi TB175, Hitachi ZX70 și ZX80 (marile versiuni cu motor Yammer)
• Tractoare agricole: Yammer F60, F65, F70, forelift tractor Nissan Hanix, Kubota L60, L65
• Combine și prese de balotat: Claas, Deutz-Fahr, John Deere cu motor Yammer 4TNE86
• Generatoare electrice: Generatoare industriale 30-50 kVA cu motor Yammer 4TNE86, inclusiv generatoare de inchiriat pe șantiere
• Compresoare aer: Compresoare staționare pentru service-uri cu motor Yammer 4TNE86
• Stivuitoare și motostivuitoare: Stivuitoare cu capacitate 3-5 tone, gama Komatsu cu motor Yammer 4TNE86
• Pompe de apă: Pompe pentru irigație, drenaj, descărcare cu motor Yammer 4TNE86
• Utilaje forestiere: Prese de bușteni, ferăstraie portabile cu motor Yammer 4TNE86

Codul OEM original Yammer pentru această garnitură e: 129915-01340, 129915-01341, 129915-01320 (depinde de varianta). Numerele de identificare motor sunt: 4TNE86, 4TNE86T, 4TNE86C (varianta cu turbo), 4TNE88 (versiune mai nouă). Dacă nu ești sigur care e modelul exact al motorului tău, măsoară lungimea blocului motor de la parbriz la capetele cilindrice – pe 4TNE86 e aproximativ 585 mm.

Simptome de uzură – când trebuie înlocuită garnitura chiulasă Yammer 4TNE86?

Dacă observi oricare din aceste simptome pe utilajul tău, e momentul să duci motorul la revizie și să schimbi garnitura:

• Scurgeri de apă de răcire: Vezi picături de apă sub motor, pe podeaua unde stă utilajul. Nu e apa din condensul climatizării – e apă fierbinte de la sistemul de răcire. Scurge din zona dintre chiulasă și bloc, exact acolo unde stă garnitura. Dacă ignori asta, apa va ajunge în ulei, va forma o pastă cafenie care va deteriora lagărele.
• Pierderea apei de răcire fără scurgeri vizibile: Toți se gândesc că dacă nu văd apa curgând, e OK. Nu e adevărat. O garnitură uzată lasă gaze din cilindru să intre în circuitul de apă – se numește “sufla în apă”. După 20-30 de ore, apa disapare și motorul se supraîncălzește. Asta e mai insidios decât o scurgere normală.
• Emulsiune în carter – ulei cafeniu și acvos: Când apă de răcire intră în ulei prin garnitura uzată, uleiul devine cafeniu-verzui și emulsionează. E semn sigur. Uleiul nu mai protejează, lagărele se uzează mult mai repede.
• Compresie redusă pe unul sau mai mulți cilindri: Faci test de compresie cu pompă de mână și observi că nu mai ține compresie cum trebuie. Presiunea cade de la 35 bare (normal) la 20-25 bare. Gazele scapă prin garnitura uzată.
• Fumuri albe din eșapament și miros de ars (apă fierbinte): Când apă de răcire intra în cilindri (prin garnitura spărtă), se evaporează și iese prin eșapament. Fumurile sunt albe-albăstruie și au miros caracteristic de apă fierbinte arzând. Nu confunda cu fumurile negre (injecție groasă) sau albastru-verzui (ardere de ulei).

Important: aceste simptome pot apărea la 500-2000 de ore de funcționare, depinde de calitatea garnituri și de condițiile de lucru. Dacă motorul merge în condiții dure (supraîncălzire constantă, presiuni mari, porniri-opriri frecvente), garnitura se uzează mai repede. Motoarele care merg la ralanti mult timp (generatoare, compresoare) durează mai mult decât excavatoarele care lucează mereu la viteză variabilă.

Cum se montează garnitura chiulasă – ghid tehnic pas cu pas

Montajul corect e la fel de important ca piesa în sine. O garnitură bună montată prost nu face etanșeitate. Uite cum se face treaba profesional:

• Pasul 1 – Demontare: Drenezi lichidul de răcire și uleiul. Demontezi toți șuruburile chiulasei în ordinea invers – vezi diagrama pe care ți-o voi arăta mai jos. Ridici chiulasă cu grijă, nu o luneci sau raci, pentru că e din aluminiu și se deformează ușor. Scoți garnitura veche și o arunci – nu o mai refolosi sub nici o formă.
• Pasul 2 – Curaționare suprafețe: Asta e CRITICĂ. Curăți suprafața blocului motor și chiulasei cu o șpachulă de plastic (nu metal!) pentru a scoate resturile de garnitură veche și depunerile de carbon. Apoi folosești o cărpă de pânză curat cu diluant (benzină ușoară) pentru a șterge orice fărâmă. Dacă nu curăți bine, garnitura nouă nu va face contact perfect și va scurge.
• Pasul 3 – Verificare suprafețe: Cu o riglă dreptă, verifici dacă blocul și chiulasă sunt plane. Pui rigla pe suprafață și vezi dacă trece ușor o foaie de hârtie sub ea. Dacă e bombată, trebuie șlefuită la atelier – asta e treaba unui specialist.
• Pasul 4 – Punere garnitură nouă: Pui garnitura nouă pe bloc, cu eticheta către tine. Garniturile Yammer au o orientare specificată – unele au o marcă care indică „UP” (sus). Asta e IMPORTANTĂ – dacă o pui invers, nu face etanșeitate.
• Pasul 5 – Montare chiulasă și șurubare în fază: Pui chiulasă deasupra, alinezi găurile și pui șuruburile. Șuruburile se strâng în ordinea stabilită – diagrama de mai jos ți-o arată. Strânge ușor toate în ordine de 2-3 ori pentru a apasa uniform garnitura. Cuplul de strângere e 35-45 Nm pentru șuruburile Yammer 4TNE86 (verifica manual pentru model exact).
• Pasul 6 – Umplere lichide: După montaj, umplii sistemul de răcire și carterul cu ulei potrivit (uleiul Yammer recomanda e SAE 15W-40 sau 10W-30). Pornești motorul lent și lași să se încălzească ușor 5-10 minute. Oprești, lași să se răcească și verifici din nou nivelurile – se vor tasa puțin după prima funcționare.

Scule necesare: cheie dinamometrică (pentru strângere exactă), șpachulă de plastic, flix de pânză, diluant, riglă, set chei metrice. Greșelile frecvente: strângerea inegală a șuruburilor (duce la scurgeri locale), opreșirea incompletă a suprafețelor (resturile de garnitură veche cauzeaza neetanșeitate), inversarea garnituri (nu face nici o etanșeitate), folosirea unui cuplu de strângere greșit (prea mic – scurgeri, prea mare – deformarea suprafețelor).
