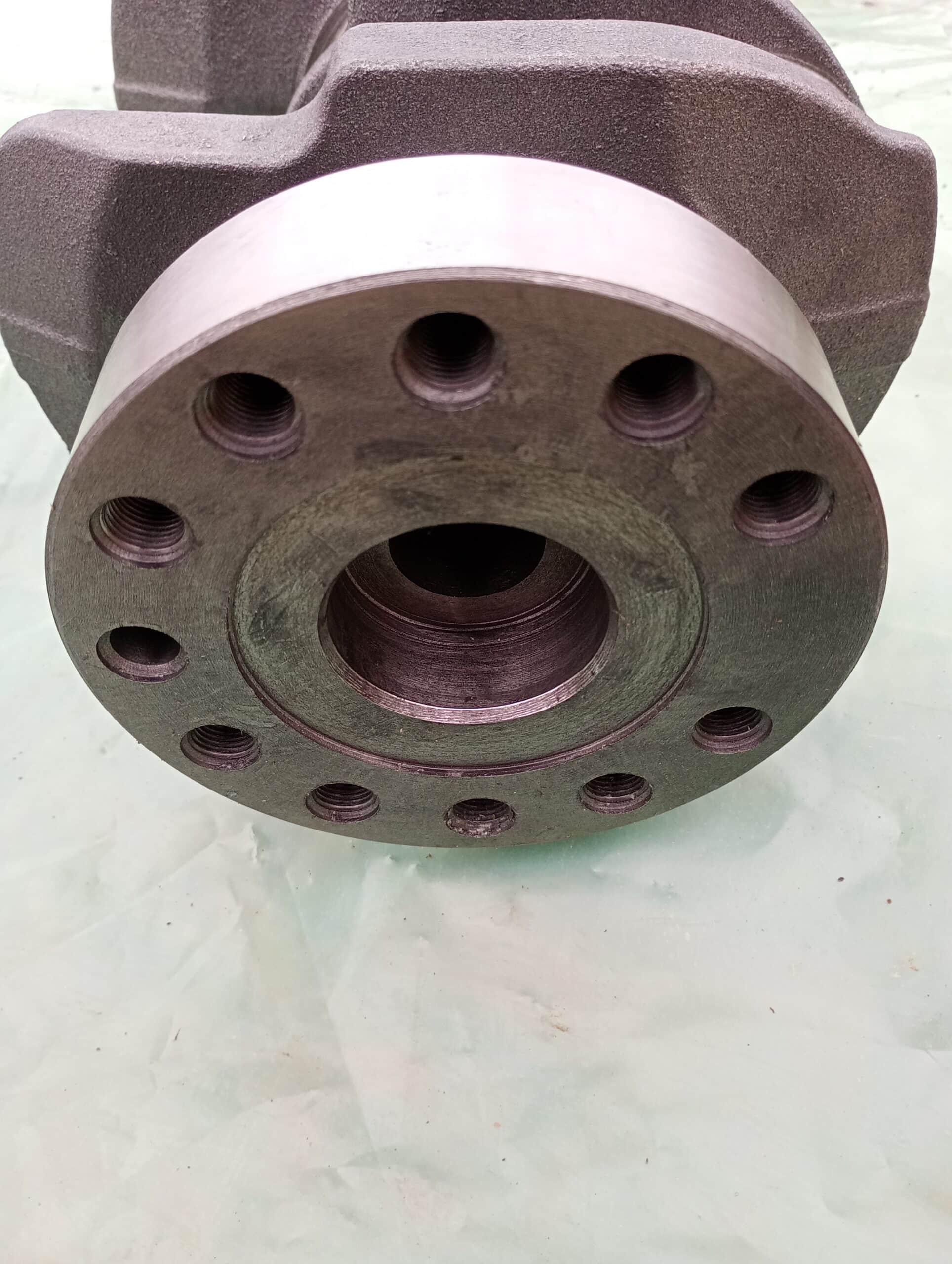

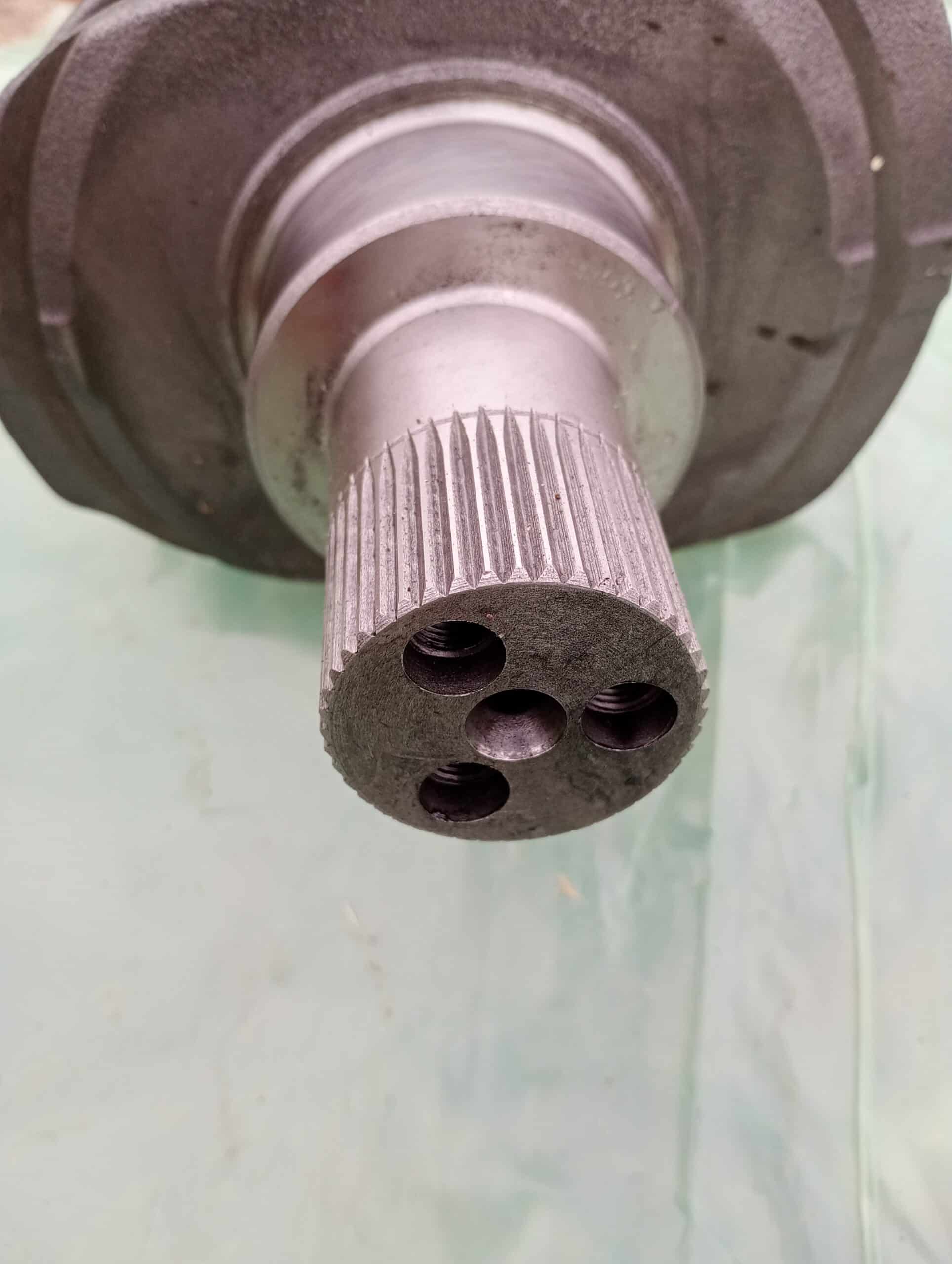

Arbore Cotit Perkins 1004 Forjat – JCB 3CX Massey Ferguson – Piesa OEM Original

Arborele cotit e inima motorului tau – asta e singurul lucru pe care trebuie sa-l retii. Pe motorul Perkins 1004, aceasta piesa transforma miscarea alternanta a pistoanelor intr-o miscare de rotatie controlata, transmitand puterea catre transmisie. Daca arborele cotit e uzat, deteriorat sau deformat, motorul tau se comporta ca un boxer cu mana franta – nu mai face treaba cum trebuie. Am demontat sute de 1004-uri in cei 20 de ani si tin sa-ti spun: nu e piesa pe care o inlocuiesti din sansa sau cu o varianta dubioasa. Trebuie sa fie exact original, forjat din otel de calitate ridicata, cu tolerante respectate la milimetru. Asta garanteaza ca excavatorul, tractorul sau buldozerul tau va functiona inca 3000-4000 ore fara probleme. Un arbore cotit contrafacut sau uzat nu doar ca stricat motorul – poate duce si la accidente pe santier, pentru ca utilajul iti da “surprize” la volan.

Ce este arborele cotit si cum functioneaza pe motorul Perkins 1004?

Arborele cotit, pe care mecanicii il cheama pe scurt “crankshaft”, e o piesa complexa din otel forjat care are forma caracteristica cu manivele si contragreutati. Pe motorul Perkins 1004, un motor in linie cu patru cilindri, arborele cotit are patru manivele corespunzatoare celor patru pistoane. Rolul lui e simplu dar critic: ia miscarea liniara a pistoanelor (sus-jos) si o transforma intr-o miscare de rotatie continua. Fiecare piston, impins de forta gazelor din combustie, apasa pe biela, care la randul ei apasa pe manivela arborelui. Rezultatul e o rotatie neteda a arborelui cotit, care actioneaza apoi volanta si transmisia.

Tolerantele pe care trebuie sa le respecte sunt foarte stricte – uzura de 0,1-0,2 mm la manivele e deja problema. Daca ajunge sa aiba 0,3-0,5 mm joc, o sa auzi o batere metalica caracteristica in partea inferioara a motorului – aia e semnul ca cuzineții portantei se destrama. Pe motoarele din santiere, excavatoare sau tractoare agricole, arborele cotit e supus la solicitari mecanice imense, mai ales cand lucrul e intens si combustibilul nu e de cea mai buna calitate. Asta explica de ce uzura nu e o chestie lineara – pe unii motori se intampla repede, pe altii mai incet, dar inevitabil se intampla.

Structura interna a arborelui cotit Perkins 1004 include canale de ungere precise, care distribuie uleiul motorului exact unde e nevoie – la manivele, la cuzineți, la fusurile portante. Daca arborele e deteriorat, aceste canale pot fi blocate sau deformate, si atunci ungerea nu mai functioneaza cum trebuie. De aia orice revizie majora a motorului trebuie sa includa inspectia arborelui cotit – fie ca-l poti reconditiona, fie ca trebuie inlocuit cu unul original.

Pe ce utilaje si motoare se monteaza arborele cotit Perkins 1004?

Motorul Perkins 1004 e folosit pe o multitudine de utilaje industriale si agricole, iar arborele cotit original trebuie sa fie montat exact pe aceste modele. Iata lista completa a utilajelor care folosesc acest motor si unde gasesti codul de compatibilitate:

• JCB 3CX – Backhoe Loader: Una dintre cele mai populare masini de constructii in Romania. Codul original pentru arborele cotit e AD-3103 (varianta cu patru cilindri). Pe aceasta masina, arborele cotit e solicitat constant cand lucri cu cupla sau cu grapele.
• Massey Ferguson tractoare: Seria MF 240, MF 250, MF 260 – tractoare agricole la care motorul Perkins 1004 a fost montat pe majoritatea exemplarelor din anii ’80-’90. Codul de compatibilitate e identic cu backhoe-ul.
• Combine Claas Lexion 480: Pe modelele cu motor Perkins 1004, arborele cotit e supus la vibratii din cauza rotirii constante a sistemelor de taiere si Transport.
• Buldozere Caterpillar D3C si D4C: Echipate cu motorul Perkins 1004, acestea au nevoie de arbore cotit original din cauza solicitarii extreme in carierul de piatra.
• Stivuitoare Tcm sau Toyota 2.5T: Motoru Perkins 1004 pe aceste masini lucreaza in ciclu scurt, cu acceleratii frecvente, ceea ce solicita mult arborele cotit.
• Pompe de irigatie si drenaj: Pe utilajele mobile cu pompa de apa, arborele cotit lucreaza cu sarcini constante.
• Generatoare electrice 20-30 kW: Motoare Perkins 1004 pe grupuri electrogene industriale, unde arborele cotit trebuie sa fie extrem de precis pentru a pastra frecventa de 50 Hz.
• Compresoare aer cu piston: Motoare Perkins 1004 pe compresoarele de constructii, unde arborele cotit actioneaza sistemul de piston.
• Motostiviuitoare si carele de transport: Pe vehiculele industriale compacte, arborele cotit e expus la sarcini variabile.
• Utilaje forestiere si de exploatare miniera: Unde motoarele sunt supuse la solicitari extreme in conditii dificile.

Codul OEM original pe care trebuie sa-l cauți este AD-3103 sau AD-3103A pentru Perkins 1004, in functie de seria motorului. Exista mici variante intre 1004-1 si 1004-2, dar compatibilitatea e 99% comuna. Cand comandai, specifica anul de fabricatie a motorului – mecanicii stiu ca dupa 1986, Perkins a facut modificari minore la codul de clasificare al arborilor cotiti.

Simptome de uzura – cand trebuie inlocuita arborele cotit?

Iata ce semne iti arata ca arborele cotit tau e pe sfarsit si trebuie urgent actionat:

• Batere metalica la pornire sau sub sarcina intensa: Asta e semnul clasic ca cuzineții portantei s-au deteriorat deja. Baterea nu dispare niciodata – doar se amplifica. Daca o auzi, motorul e pe moarte clinica. Inainte de inlocuire, trebuie sa verifici si cuzineții – daca i-ai lasate asa, 90% sigur sunt distrusi si ei.
• Scaderea puterii motorului fara motiv aparent: Cand arborele cotit e uzat, compresia scade in cilindru din cauza jocului crescut, iar motorul iti face mai putina putere. Pe un buldozer, asta inseamna ca nu mai poti sa impingi teren cum trebuie. Pe un tractor, ai o scadere vizibila a turelor fara a schimba combustibilul.
• Consum crescut de ulei: Daca arborele cotit e deformat, cuzineții nu mai tin bine uleiul, iar acesta se scurge in carterul motorului sau in combustie. Vei observa ca tragi mai des ulei decat normalul.
• Vibratii neobiscuite ale motorului intregului utilaj: Cand arborele cotit nu e perfect echilibrat din cauza uzurii, motorul vibrez constant. Pe excavatoare, senti asta imediat – nu mai poti sa faci miscari precise cu cupla.
• Fumul negru la esapament in acceleratie: Cand cuzineții portantei sunt uzati, motorul arde ulei in combustie din cauza scaparii. Asta nu e direct din arborele cotit, dar e consecinta directa a uzurii lui.

Mecanicii experimentati iti vor spune sa asculti motorul – asta e baza. O batere metalica grava care se aude in zona inferioara a motorului inseamna sa iesi imediat din santier si sa mergi la service. Nu e lucru pe care poti sa-l ignori – intr-o saptamana, arborele cotit complet uzat iti poate bloca motorul pe santier, si de acolo e costisitor sa-l scoti.

Cum se monteaza arborele cotit – ghid tehnic pas cu pas

Montajul arborelui cotit e o operatie care cere experienta si atentie maxima. Nu-i lucru de facut in garajul casei. De asta, iti explic pasii ca sa intelegi ce se intampla, dar recomand sa te duci la un service calificat:

Pasul 1: Demontarea. Scoti coloana volantei si volanta de pe arborele cotit. Asta necesita o presa speciala si fixare sigura a motorului. Oricine ar zice “nici o problema”, minte – o volanta de 30 kg care se desprinde necontrolat poate sa-ti ruptă mana.

Pasul 2: Verifica starea cuzineților portantei inainte de a-l scoate pe cel vechi. Daca sunt uzati, inlocuiesti-i pe amandoi – niciodată nu monti arbore cotit nou cu cuzineti vechi. E ca sa-i dai motorul unui medic prost.

Pasul 3: Demonteaza biela (care conecteaza pistonul la arbore). Pune etichete pe fiecare piesa – pistonul trebuie sa se intoarca in acelasi cilindru, in aceeasi pozitie.

Pasul 4: Scoate arborele cotit vechi cu grija. Verifica canalele de ungere sa nu ramana resturi de metal din deteriorare.

Pasul 5: Curata magistrala de ulei a motorului inainte sa monti cel nou. Particulele micron de metal pot bloca canalele noi si incepe din nou ciclul de uzura.

Pasul 6: Monteaza arborele cotit nou. Cuzineții portantei se ung cu ulei special inainte – nu gresime, nu vopsea, ulei motor curata. Strangerea suruburilor cuzineților se face cu un ritmometru de cuplu specific pentru fiecare motor.

Pasul 7: Conecteaza bielele la manivele in ordinea corecta. Cuplul de strangere e critic – ai nevoie de o cheie dinamometrica.

Pasul 8: Monteaza volanta. Controlul baterii (runout-ul) trebuie sa fie sub 0,5 mm.

Scule necesare: Presa hidraulica, extractor de volanta, cheie dinamometrica (0-200 Nm), chei fixe 13-24, turatometru, cutter metalic pentru verifi carea jocurilor.

Greseli frecvente: Cea mai mare greseala e sa monti arbore cotit nou cu cuzineti vechi – garantat iti pui ceva, nu chiar mult! Alta greseala comuna e sa nu setezi jocurile corecte la cuzineti – trebuie sa fie 0,05-0,08 mm, nu mai mult. Si inca ceva – nu folosii lubrifiant gresie pe cuzineti – uleiul se va vaporiza si raman particule care distrug elementele.

De ce piesa originala de la Motoare Industriale?

Arborele cotit forjat Perkins 1004 pe care noi il oferim e 100% OEM original, cu certificat de calitate si garantie 2 ani. Asta inseamna ca e produs de catre Perkins, cu aceleasi tolerante, aceleasi materialuri, aceeasi duritate. Un arbore cotit contrafacut, o sa-ti dea probleme intr-o saptamana – nu rezista la solicitari. Am vazut in teren buldozere care au stricat motorul complet cu arbore cotit contrafacut. Costul reviziei complete a motorului era 8000 euro cand ar fi costat 1200 inlocuirea arborelui pe loc.

Stocul nostru e in Romania, pe Bucuresti, nu trebuie sa astepti 3 saptamani din Polonia. Livrarea e 24 ore in
